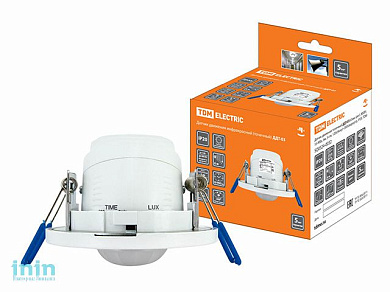

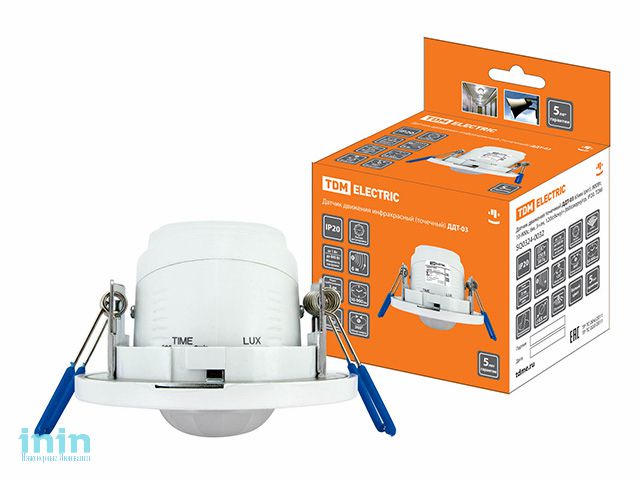

Датчик движения точеч.ДДТ-03 65мм (рег),800Вт, 10-900с, 6м, 3+лк,120(сбоку)+360(сверху)гр, IP20, TDM (Управление уличным и внутренним освещением, элек

ОПИСАНИЕ
Назначение
Для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.
Применение
Управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.
Материалы
Корпус датчика выполнен из не поддерживающего горение пластика.
Конструкция
В ассортименте имеются датчики 9 типов установки: ДДС (настенные), ДДП (потолочные), ДДВ (встраиваемые в нишу), ДДУ (на внешний угол стены), ДДПр (на прожектор), ДДПт (в патрон Е27), ДДТ (встраиваемый вместо точечного светильника), ДДСк (скрытый), ДДР (в розетку).
Имеется возможность регулировки порога срабатывания датчика в зависимости от уровня освещенности от 5 Лк до уровня солнечного света.
Имеется возможность регулировки времени отключения датчика от нескольких секунд до нескольких минут.
В ассортименте имеются датчики с возможностью регулировки максимальной дальности обнаружения объектов от 2 метров до максимального значения каждого датчика.
Датчик ДДВ-03 имеет микрофон с порогом срабатывания 30-90 Дб.
Датчики типа ДДС, ДДУ и ДДПр имеют степень защиты IP44 и могут устанавливаться на улице.
Монтаж к поверхности осуществляется при помощи саморезов и дюбелей, входящих в комплектацию.
В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
ДДВ-03 не предназначен для работы с люминесцентными лампами.
Преимущества
Автоматизируют процесс управления освещением.
Позволяют экономить электроэнергию.
Создают комфорт.
Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любыъ погодных условиях на улице.
Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 2700.
Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.
Электрические схемы подключения

ТЕХ. ХАРАКТЕРИСТИКИ
Наименование параметра    Значение
Способы установки    ДДВ - встраиваемые в нишу;
ДДС - на стену;
ДДУ -на внешний угол стены;
ДДП - потолочные;
ДДПр - на прожектор;
ДДПт - в патрон Е27;
ДДТ - вместо точечного светильника;
ДДСк - скрытый
ДДР - в розетку
Номинальное напряжение, В    230
Номинальная частота, Гц    50
Максимальная мощность нагрузки, Вт    60-2000 (в зависимости от исполнения)
Порог срабатывания в зависимости от уровня освещенности, Лк    от 5 Лк до дневного света (регулируется)
Время отключения, сек    от 5 секунд до 30 минут (в зависимости от исполнения)
Максимальная дальность обнаружения объекта, м (при t<24° C)    6-12 (в зависимости от исполнения)
Угол обзора    120° - 360° (в зависимости от исполнения)
Скорость движения объекта, м/с    0,6 - 1,5
Собственная потребляемая мощность (в режиме работы/в режиме ожидания), Вт    0,45/0,1
Степень защиты    IP20-IP65 (в зависимости от исполнения)
Цвет    Белый
Диапазон рабочих температур, 0°С    -20:+45
(Для ДДВ-03) Акустический датчик (микрофон) , Дб    30 - 90 (регулируется)
Минимальная мощность подключаемой нагрузки, Вт    От 1 (для ДДВ-03 от 40)
