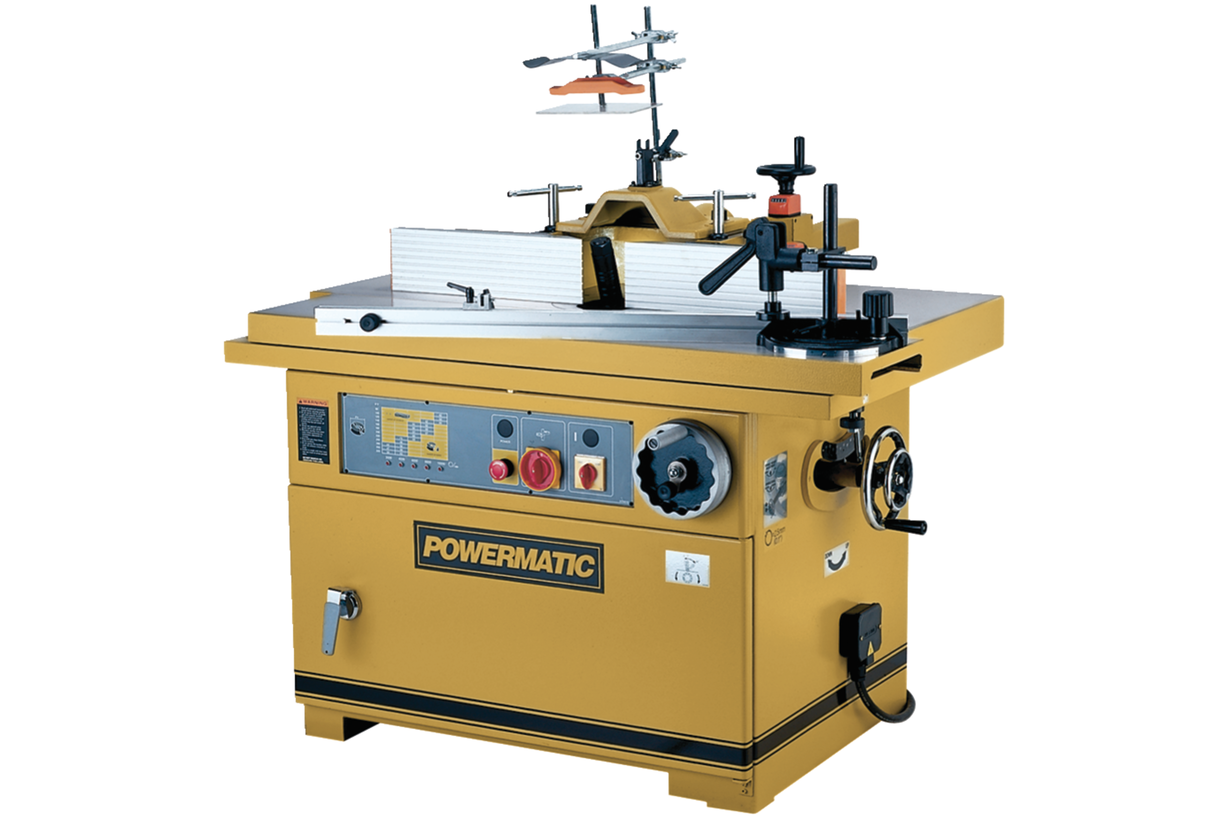

Фрезерный станок Powermatic TS29 (1791284-PMRU)

ОСОБЕННОСТИ:
Реверс электродвигателя
Сменный фрезерный шпиндель
Возможность установки цангового зажима
Регулировка высоты установки шпинделя вращающимся штурвалом
Регулировка наклона шпинделя вращающимся штурвалом
5-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
Рычаг быстрого натяжения/ ослабления ремня
Рабочий стол из чугунного литья
Регулируемый фрезерный упор с рукоятками точной настройки и цифровыми индикаторами положения
Регулируемый прижим заготовки
Подвижный стол из чугунного литья
Эксцентриковый прижим заготовки для фиксации на подвижном столе
Регулируемый угловой упор подвижного стола
TS29 высокопроизводительный, точный и удобный в работе фрезерный станок для промышленного применения; как и все оборудование Powermatic, он соответствует высоким стандартам качества и надежности. Станок оборудован кареткой, мощным 7,5-киловаттным двигателем и может работать с инструментом диаметром до 300 мм, что делает его максимально универсальным.

Каретка – массивный чугунный стол – перемещается по трем парам роликов. Они сориентированы так, чтобы наилучшим образом воспринимать давление, отжимающее заготовку. Такая конструкция полностью соответствует специфике работы станка и считается для фрезера оптимальной, поскольку обеспечивает высокую точность перемещения, которая не снижается в течение длительного срока эксплуатации станка. Для фиксации деталей на столе установлен регулируемый эксцентриковый прижим и длинный торцевой упор, который можно установить под любым углом к направлению движения.

Используемый при работе на основном столе фрезерный упор имеет все необходимые регулировки и настройки. Очень важно, что предусмотрен специальный штурвал для синхронного перемещения сразу двух накладок вместе с ограждением. Вместе с цифровым механическим счетчиком, измеряющим величину перемещений, такая дополнительная регулировка значительно ускоряет и упрощает перенастройку глубины фрезерования. В дополнение к этому присутствует и отдельная настройка для одной из накладок (станок оборудован реверсом, и она может считаться как передней, так и задней). Она перемещается вращением собственной рукоятки и имеет аналогичный счётчик с ценой деления 0,01 мм. На корпусе упора смонтированы кронштейны регулируемого вертикального прижима и защитных ограждений.

Шпиндель регулируется по высоте и по углу наклона, причем в обе стороны: до 45° в сторону панели управления и до 5° в противоположную. Широкие возможности выбора режущего инструмента обеспечиваются возможностью замены шпинделя. Штатно поставляется цанговый зажим для концевых фрез с хвостовиком 8, 12 и 12,7 мм, в качестве опции доступны шпиндели 32 мм и 40 мм.

СПЕЦИФИКАЦИЯ
Потребляемая мощность, кВт - 7,5
Напряжение, В - 400
Диаметр шпинделя - 30 мм
Размеры подвижного стола (ДхШ) - 1300х286 мм
Ход подвижного стола (каретки) - 1250 мм
Потребляемая (выходная) мощность основного двигателя - 7,5 (5,5) кВт
Максимальный диаметр фрезы, мм - 305
Частота вращения шпинделя на холостом ходу, об/мин - 3000, 4000, 6000, 8000 и 10000
Ход шпинделя (подъем) - 180 мм
Диаметр отверстия стола - 240 мм
Максимальная высота фрезы над столом, мм - 125
Диаметр цангового зажима - 8, 12 и 12,7 мм
Угол наклона фрезы -5°/45°
Размеры рабочего стола (ДхШ), мм - 1300 х 286
Диаметр вытяжного штуцера, мм - 127
Длина, мм - 1300
Ширина, мм - 1120
Высота, мм - 1350
Масса, кг - 530
Длина в упаковке, см - 145
Ширина в упаковке, см - 115
Высота в упаковке, см - 109
Масса в упаковке, кг - 635

КОМПЛЕКТАЦИЯ
Шпиндель диаметром 30 мм
Цанговый зажим 8, 12 и 12,7 мм
Фрезерный упор
Верхний и боковой упоры заготовки
Подвижный стол с упором и прижимом заготовки
