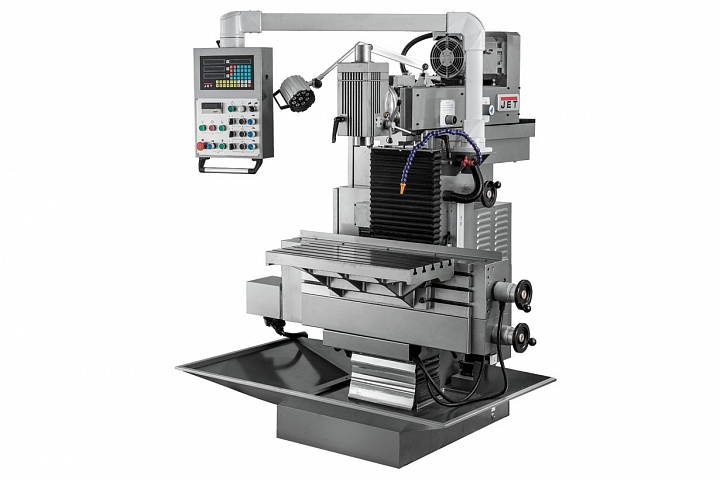

JET JUTM-1230 Servo DRO Универсальный фрезерный станок

ОПИСАНИЕ
Широкоуниверсальный фрезерный станок JET JUTM-1230 Servo DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении и может достигнуть высокой точности. Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.

Станина станка имеет мощная и тяжелая конструкция станины для исключения вибрации. Двигатель главного привода мощностью 3,7кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин.

Система перемещений организована c помощью сервоприводов и ШВП по каждой из осей X, Y, Z, что повышает скорость и точность обработки. Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.

Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов.

Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих.

Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y.

           Устройство цифровой индикации (УЦИ), установленное на JUTM-1230 Servo DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Размер горизонтального стола, мм    750x320
Размер вертикального стола, мм    890x225
Ширина Т-образного паза горизонтального стола, мм    (5) 14х63
Ширина Т-образного паза вертикального стола, мм    (3) 14х63
Ход стола по оси X и Y, мм    405x305
Ход стола по оси Z, мм    400
Максимальная нагрузка на стол, кг    160
Частота вращения шпинделя, об/мин    40-440, 440-2000
Конус шпинделя    ISO 40
Автоматическая подача по оси Х, мм/мин    10-1000
Автоматическая подача по оси Y, мм/мин    10-1000
Автоматическая подача по оси Z, мм/мин    10-1000
Ускоренное перемещение стола, мм/мин    1200
Расстояние от вертикального шпинделя до колонны, мм    180-485
Расстояние от горизонтального шпинделя до стола, мм    145-545
Ход пиноли шпинделя, мм    60
Мощность двигателя, кВт    3,7
Крутящий момент серводвигателя по осям X,Y,Z, Нм    7,7 / 7,7 / 10
Размер стола, мм    750 x 320
Страна производителя    Китай
Длина, мм    1560
Ширина, мм    1780
Высота, мм    1930
Масса, кг    1550
Длина в упаковке, см    156
Ширина в упаковке, см    178
Высота в упаковке, см    193
Масса в упаковке, кг    1550

КОМПЛЕКТАЦИЯ
Шомпол М16 – 1шт.
Оправка переходная ISO40/MT1 – 1 шт
Оправка переходная ISO40/MT2 – 1 шт
Оправка переходная ISO40/MT3 – 1 шт
Оправка ISO40 с набором цанг – 1 компл.
Оправка горизонтального шпинделя Ф16мм – 1шт.
Оправка горизонтального шпинделя Ф22мм – 1шт.
Оправка горизонтального шпинделя Ф27мм – 1шт.
Оправка горизонтального шпинделя Ф32мм – 1шт.
Рожковый ключ 17-19 – 1 шт.
Рожковый ключ 22-24 – 1 шт.
Масленка
Виброопоры – 1 компл.
Инструкция по эксплуатации
