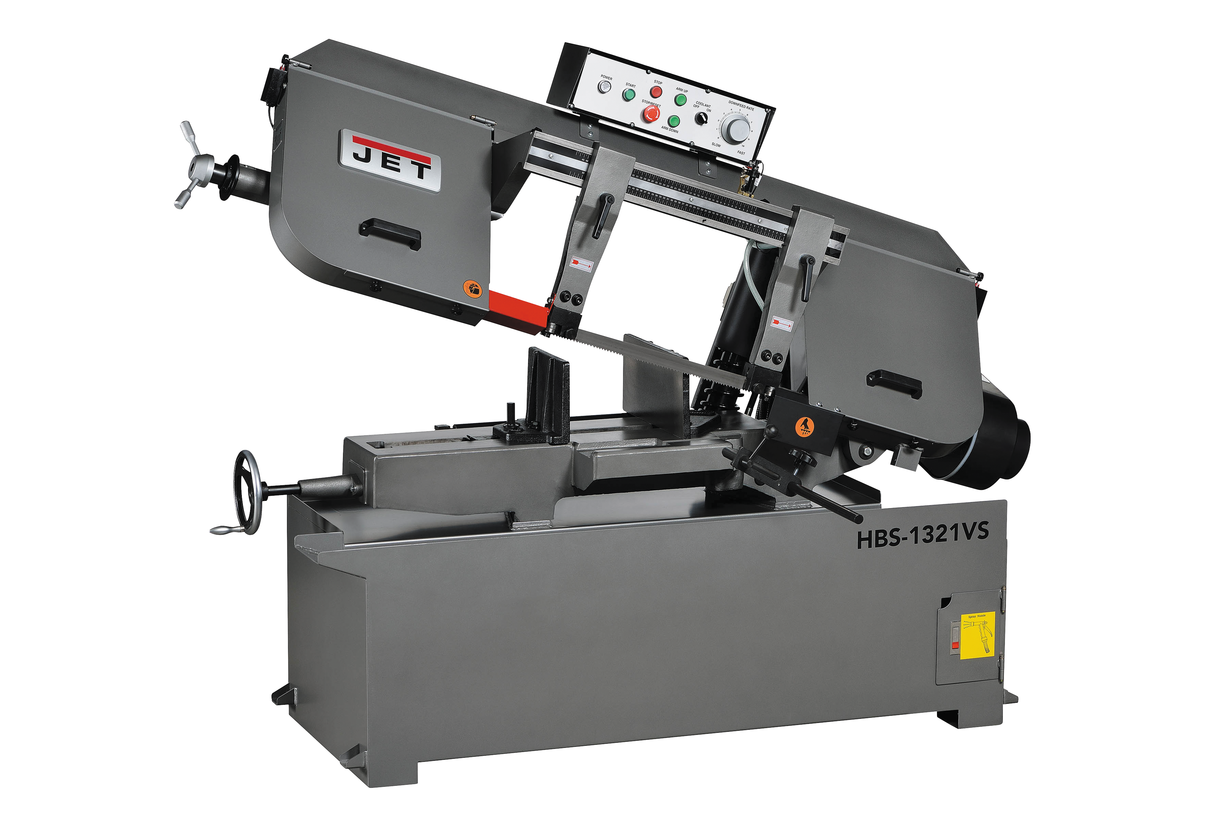

JET HBS-1321VS Ленточнопильный станок (414471T)

ОПИСАНИЕ

ОСОБЕННОСТИ:

конструкция станка американского типа;

функция поворота пильной рамы влево на угол 45 0;

полуавтоматический режим работы;

механические тиски;

система гидравлики;

вариатор регулирует скорость движения полотна при помощи вариатора;

для работы используется полотно длиной 4100 мм, шириной 34 мм;

система подачи СОЖ.

Модель MBS-1321VS представляет собой традиционный ленточнопильный станок с конструкцией американского типа. Станок имеет поворотную раму, рассчитанную для обработки заготовок диаметром 330 мм под прямым углом и под углом 45 0. Обработка осуществляется путем поворота рамы влево не необходимый угол, фиксируемый по шкале делений, механические тиски при этом остаются на месте. Модель используется для промышленного серийного производства. Оборудование оснащено системой гидравлики, обеспечивающей плавное опускание, консоли, подвод рамы в рабочую зону. Станок работает в полуавтоматическом режиме, управление подъемом и опусканием пильной рамы осуществляется с пульта управления. Зажим заготовки в тиски осуществляется оператором вручную.

Ленточнопильный станок MBS-1321VS оснащен шкивами, рассчитанными для установки ленточного полотна длиной 4100 мм. Ширина полотна составляет 34 мм.

Модель имеет на оснащении мощный, экономичный электродвигатель  - 2,2 кВт. Конструкция моторной группы оснащена редуктором, обеспечивающим плавное вращение шкивов. Изменение скоростного режима движения ленточного полотна осуществляется с помощью вариатора. Диапазон рабочих скоростей 20-80 м/мин, устанавливаемых в зависимости от твердости материала заготовки. Качество распила, безопасность работы осуществляется за счет подачи в зону резания СОЖ.

Модель имеет направляющую, перемещаемую по консоли в соответствии с делениями шкалы. Направляющая определяет проход ленточного полотна, осуществляет защитную функцию от уводки полотна. С конструкции направляющих предусмотрены подшипники, осуществляющие позиционирование ленточного полотна под прямым углом к обрабатываемой заготовке.

Станок установлен на прочное и устойчивое основание. Вес оборудования в полной комплектации составляет 750 кг.

ХАРАКТЕРИСТИКИ:

Макс. Ø обработки при 90º    Ø330 мм
Зона обработки при 90°    Ø330 мм, □330х480 мм □225х530 мм
Зона обработки при + 45° вправо    Ø330 мм, □330х395 мм
Напряжение, В    400
Размеры ленточного полотна    34 х 1,1 х 4100 мм
Скорость движения полотна    20 - 80 м/мин, плавно
Угол поворота    -45/0
Диапазон поворота губок тисков    0°-45°
Диаметр шкивов    458 мм
Высота рабочего стола    812 мм
Объем бака СОЖ, л    23
Мощность двигателя, кВт    2,2
Длина, мм    2130
Ширина, мм    825
Высота, мм    1400
Масса, кг    600
Длина в упаковке, см    228,35
Ширина в упаковке, см    88,9
Высота в упаковке, см    149,86
Масса в упаковке, кг    695

КОМПЛЕКТАЦИЯ:

Биметаллическое ленточное полотно М42 34х1,1х4100 мм, 3/4TPI
Регулируемый концевой упор
Гидравлическая система подъёма/опускания пильной рамы
Ременный привод с вариатором
Автоматический выключатель окончания распила
Система подвода СОЖ
Дополнительный подвод СОЖ гибким шлангом
Концевые выключатели крышек
Световой указатель линии распила
