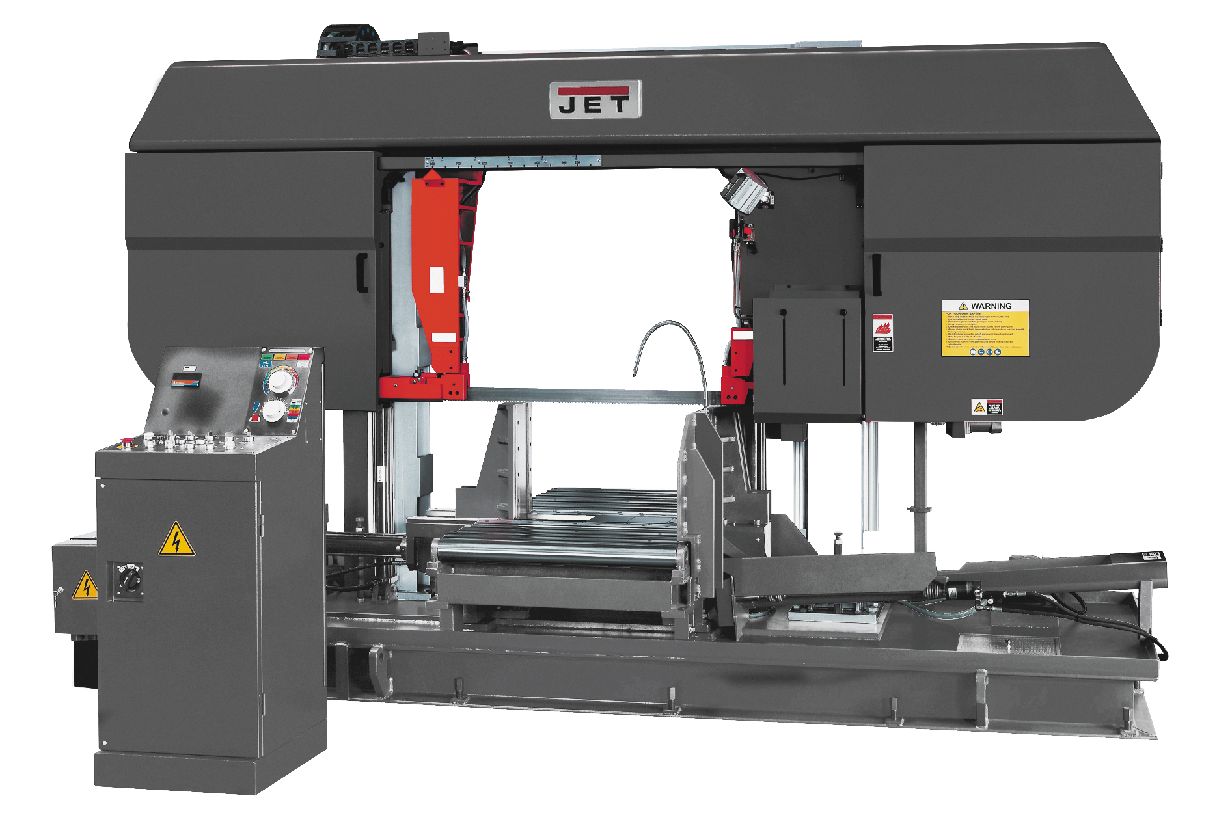

JET MBS-4343DAS Ленточнопильный станок (50000357T)

ОПИСАНИЕ
ОСОБЕННОСТИ:
станок колонного типа;
работа в полуавтоматическом режиме;
система контроля давления в зависимости от материала и профиля;
плавная регулировка скорости опускания рамы;
гидравлический натяжитель полотна;
гидравлические тиски;
цифровая индикация подачи заготовки и скорости движения полотна;
высокая точность реза;
шнек для удаления стружки;
кордщётка с отдельным двигателем;
линейные направляющие перемещения рамы;
мощная конструкция, рассчитанная на обработку заготовок большого диаметра;
обработка заготовок только под прямым углом;
система подачи СОЖ.
Модель MBS-4343DAS является ленточнопильным станком промышленного типа, применяемая для пиления круглых заготовок большого диаметра, прямоугольных заготовок с большой площадью сечения. Перемещение консоли по вертикали осуществляется по двум колонам – направляющим. Процесс обработки заготовок выполняется в полуавтоматическом режиме. Управление всеми технологическими процессами осуществляется с пульта управления станком.

Работу всех систем и узлов станка обеспечивает система гидравлики, включая подачу пильной рамы в рабочую зону, поднятие консоли по окончанию резания. Система оборудована контролем давления консоли на обрабатываемую заготовку, рассчитываемую в зависимости от типа заготовки и жесткости материала. Конструкция предназначена для обработки заготовок под прямым углом. Максимально допустимый диаметр заготовок, обрабатываемых на станке, составляет 1100 мм.

Модель MBS-4343DAS оснащена гидравлическими тисками, движение и зажимное действие которых регулируется с пульта управления. Для облегчения работы оператора, станок снабжен подвижными роликами, обеспечивающими свободную подачу заготовки на рабочий стол.

Ленточнопильный станок имеет мощный электродвигатель – 11,2 кВт, приводящий в движение чугунные шкивы. Ременная передача и наличие редуктора обеспечивают плавное движение ленточного полотна. Технологически допускается выполнение реза на скоростях в диапазоне 20-85 м/мин. На панели управления станком имеется индикатор скорости вращения. Модель оборудована осветительной лампой, подающей свет в рабочую зону.

Консоль станка имеет две линейные направляющие, создающие необходимую поддержку ленточного полотна под углом 90 0 к обрабатываемой заготовке. Модель оборудована гидравлическим приводом для натяжения полотна. Наличие в конструкции направляющих подшипников и сухариков предотвращает увод полотна, повышают точность реза. Погрешность при выполнении обработки заготовок диаметром 460 мм, составляет всего +/- 0,35 мм.

Станок MBS-4343DAS имеет систему подачи СОЖ, повышающую качество обработки, безопасность эксплуатации станка. Очистка ленточного полотна осуществляется специальной корд щеткой, которую приводит в движение отдельный двигатель.
Вес всего оборудования в полной комплектации составляет 7600 кг.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Мощность двигателя, кВт    11,2
Макс. Ø обработки при 90º    Ø1100 мм
Зона обработки при 90°    Ø1100 мм, □1100 мм
Размеры ленточного полотна, мм    54 х 1,6 х 9800 мм
Скорость движения полотна, м/мин    20-85
Объем бака СОЖ, л    160
Объем бака гидростанции    90 л
Страна производителя    Тайвань
Ширина ленточного полотна, мм    54
Длина, мм    4500
Ширина, мм    1600
Высота, мм    3075
Масса, кг    7600
Длина в упаковке, см    500
Ширина в упаковке, см    140
Высота в упаковке, см    300
Масса в упаковке, кг    8100

КОМПЛЕКТАЦИЯ
Биметаллическое ленточное полотно М42 54х1,6х9800 мм
Гидростанция
Система подачи СОЖ
Лампа местного освещения
