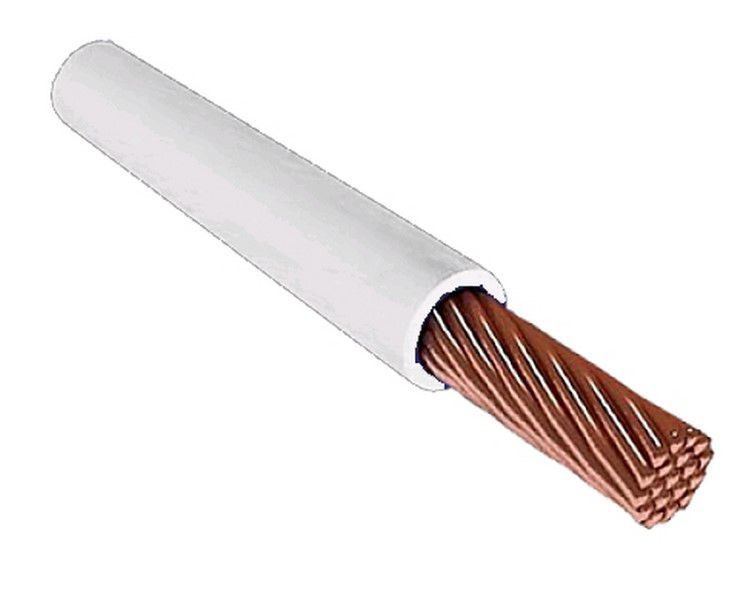

Провод ПуГВ-1х25 (ГОСТ)

Провод ПуГВ:
Его сегодня используют и для прокладки силовых линий, и коммуникационных цепей. Это надежное кабельное изделие с высокой гибкостью и отличной изоляцией из поливинилхлорида. Основное требование к прокладке – это закрытые от солнечных лучей помещения и территории. Провод ПуГВ является силовым проводником, жилы которого изготавливаются из меди. В качестве изолирующего состава использован ПВХ-пластикат. Для данного кабеля характерно отсутствие оболочки. Производится согласно нормам ГОСТ Р 53768-2010. Жилы собираются из луженых медных проволок (прутьев). Число прутьев составляет от 7 и более. Эксплуатация проводится в закрытых помещениях для неподвижных агрегатов. В случае отсутствия непосредственного воздействия солнечного излучения, допускается монтаж под навесами. Не допускается работа в условиях атмосферных осадков. При закрытом методе укладки можно проводить монтажные работы под слоями штукатурки, в кладках из кирпичей и бетона.

Расшифровка
Кабель ПуГВ расшифровывается следующим образом:
П – общераспространенное наименование кабельных проводников, далее провод.
у – изделие установочного типа, применяемое в электромонтаже проводниковых линий.
Г – индекс гибкости провода. Данная маркировка относится к проводникам многожильного исполнения в противоположность, например, к шнурам.
В – в качестве изоляции используется ПВХ.
Таким образом, данное изделие является одножильным проводником. Токоведущие элементы изготовлены из медных проволок, скрученных между собой. Оболочка отсутствует, ПВХ-изоляция.
Числовые обозначения, идущие следом, обозначают площадь поперечного сечения провода в мм2. К примеру, ПуГВ-4. Следующий буквенный индекс характеризует цветовую маркировку изоляции (Б – белый, К – красный и т.д.). Данное условие обсуждается при осуществлении заказа на изделие на основе информации о дальнейшем применении проводниковой продукции.

Особенности и преимущества
Силовой провод ПуГВ выполняет требования многочисленных международных стандартов на основании своей конструкции, технико-технологических параметров. Благодаря большой гибкости изделия имеется возможность прокладывать провод в коробе, различных трубах и т.д.
При одиночном способе прокладки отсутствует риск возгорания. Длительность эксплуатации составляет более 20 лет. Длительность рассчитывается с момента выпуска продукции. В связи с чем, НТД имеет высокие требования к различным характеристикам кабеля.
Информация о производителе, а также маркировка изделия наносится на поверхность изоляции штампом или рельефно. Обозначение не должно прерываться, возможно, дополнительно несколько обозначений, расстояние между которыми не должно превышать 500 мм. Вышеуказанная информация включает в себя длину, завод-изготовитель, время выпуска, вес и номер ГОСТа. Имеет соответствующее подтверждение технического контроля в виде штамповки и сертифицирующие знаки.

Цвета провода
Провод установочный ПуГВ имеет разнообразную цветовую гамму. Цветное покрытие только сплошное. Возможно покрытие в виде двойных продольных полос, которые расположены диаметрально. Каждая полоса имеет натуральный окрас. При условии, что кабель ПуГВ применяется как заземляющий, изоляционное покрытие должно быть жёлто-зелёного цвета. При использовании в качестве нулевых проводов применяется синий цвет. Цветная маркировка обсуждается при осуществлении заказа.
При отсутствии указаний о цветовом обозначении производитель оставляет за собой право выбора. Это возможно при заказе, к примеру, проводников со смешанными и переходными цветами. Однако содержание таких изделий должно составлять менее 10% от суммарного заказа.

Применение
Этот вид проводника используется для осуществления питания неподвижных электротехнических агрегатов в сетях освещения и электрических системах. Кроме того, для электромонтажа различных электротехнических устройств, аппаратов и механизмов в закрытых помещениях. Величина переменного напряжения составляет до 450-750 В с частотой до 0,4 кГц. В сетях с постоянным напряжением 1 кВ.
Данный проводник выполняет правила и нормы следующих международных стандартов по конструктивным и технико-технологическим характеристикам: МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.
Продукция используется для укладки в электрических системах с требованием повышенной гибкости в процессе укладочных работ. Укладка возможна в коробах, трубах  и т.д.

Технические характеристики
Начнем с того, что в основе производства провода ПуГВ лежит ГОСТ 6323-79. Именно в этом стандарте обозначены технические характеристики изделия. Вот только некоторые из них:
это многожильная конструкция (медная) с поливинилхлоридной оболочкой в качестве изоляции;
его можно использовать в различных сетях, где протекает переменный или постоянный ток;
при этом он может выдерживать переменное напряжение величиною 450-750 вольт с частотою до 400 герц, или постоянное напряжение величиною до 1000 вольт;
эксплуатироваться провод ПуГВ может при достаточно экстремальных температурах: низший показатель – это минус 50С, высший – это плюс 70С;
относительная влажность среды, в которой провод будет эксплуатироваться, не должна превышать 98%;
при этом допускается, что сам провод может нагреваться до +70С;
а вот монтажные работы с ним можно проводить при температуре не ниже минус 15С, это связано с техническими характеристиками изоляционной оболочки, которая при низких минусовых температурах становится менее эластичной;
очень важный момент – это пожарная безопасность кабельного материала, ПуГВ за счет полимерной изоляции не поддерживает горение, к тому же сама оболочка может подвергаться нагреву до +160С;
радиус изгиба – пять внешних диаметров;
высокая устойчивость к механическим и особенно ударным нагрузкам;
гарантийный срок эксплуатации – 15 лет.
