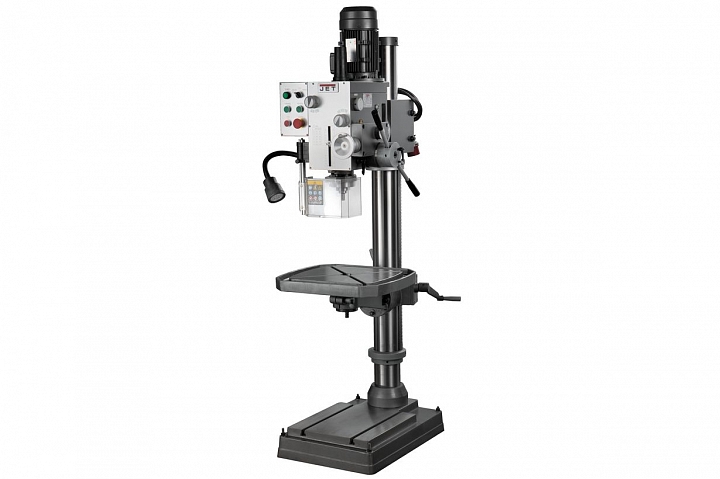

JET JGHD-32PF Редукторный сверлильный станок с автоматической подачей пиноли шпинделя 50000860T

ОПИСАНИЕ
Редукторный вертикально-сверлильный станок JGHD-32PF с максимальным диаметром сверления по стали 32мм и по чугуну до 40мм, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным выпуском продукции; оснащенный приспособлениями станок может быть применен в массовом производстве.

Станок предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания. При условии дополнительной установки крестовых тисков с продольным и поперечным ходом, наличие шомпола на сверлильном станке позволяет проводить мелкие фрезерные операции.

Редуктор шести ступенчатой коробки скоростей с частотами вращения шпинделя 75, 170, 280, 540, 960,1600 об/мин и автоматическая подача пиноли шпинделя со скоростями 0,1 / 0,18 / 0,26 мм/об позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

JGHD-32PF оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Ограничитель глубины нарезания резьбы позволяет автоматически включать реверс при достижения предельных значений.

Исполнение и технические характеристики станка позволяют его эксплуатацию в ремонтных мастерских на кораблях и судах с возможностью работы в портах с питанием электрической сети 400В 60Гц. В этом случае частота вращения шпинделя увеличивается на 20%. Гарантийный срок эксплуатации при таких режимах полностью сохраняется, при соблюдении инструкций и правил эксплуатации.

ХАРАКТЕРИСТИКИ
Максимальный диаметр сверления, мм    Ø 32
Максимальный диаметр нарезаемой резьбы, мм    М12
Конус шпинделя    MT4
Расстояние от шпинделя до стойки, мм    297,5
Расстояние шпиндель-стол, мм    715
Расстояние шпиндель-основание, мм    1180
Диапазон поворота вертикальной головы (вправо/влево)    ±90°
Размер стола по оси X и Y, мм    500 x 460
Ширина Т-образного паза стола (расположение крестом), мм    (2) 14х25
Размер основания, мм    650 x 450
Ширина Т-образного паза основания, мм    (2) 14х25
Расстояние между Т-образными пазами, мм    230
Диаметр колонны, мм    Ø115
Поворот шпиндельной бабки (влево, вправо), град    90
Количество автоматических подач по оси Z, шт    3
Мощность двигателя, кВт    1,5
Частота вращения шпинделя, об/мин    75/170/280/540/960/1600
Автоматическая подача пиноли, мм/об    0,1 / 0,18 / 0,26
Напряжение, В    400
Устройство подачи СОЖ    нет
Автоподача    есть
Автореверс    нет
Страна производителя    Китай
Масса, кг    335
Длина в упаковке, см    73
Ширина в упаковке, см    76
Высота в упаковке, см    188,5
Масса в упаковке, кг    365

КОМПЛЕКТАЦИЯ
Шомпол М16 – 1шт.
Переходная втулка MT4/3 – 1шт.
Дорн МT4/В16 – 1шт.
Сверлильный патрон 1-13 мм/В16
Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
Клин-выколотка – 2шт.
Рожковые ключи 22-24 и 17-19 – 2шт.
Набор шестигранных ключей
Масленка
Инструкция по эксплуатации
