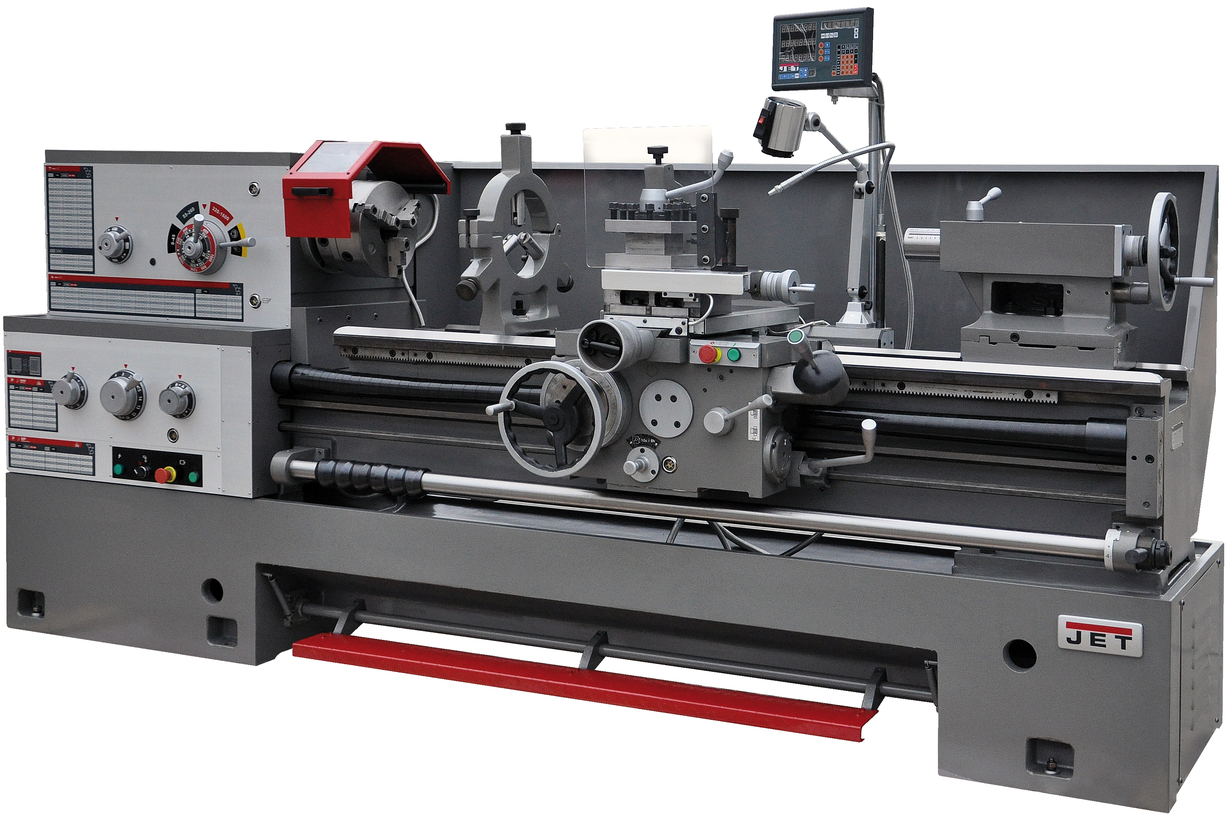

JET GH-20120 ZH DRO Токарно-винторезный станок серии ZH Ø500 мм 50000833T

ОПИСАНИЕ

ОСОБЕННОСТИ:
Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Передняя бабка с электромеханической муфтой
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне
Диапазон частот вращения шпинделя от 9 до 1600 об/мин
Съемный мостик станины, gap
Коробка передач позволяет нарезать резьбу без замены шестерен
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками
GH-20120ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии  GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м. Станок поставляется в максимальной комлектации: за заявленую цену заказчик дополнительно получает систему подачи СОЖ, УЦИ, люнеты, планшайбу, 4-х кулачковый патрон, переходную втулку, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания и лампу освещения. Это позволяет сократить время на ввод станка в эксплуатацию и сэкономить на покупке комплектующих.

Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.

ХАРАКТЕРИСТИКА:
Напряжение, В    400
Диаметр обточки над станиной, мм    500
Диаметр обточки над съемным мостиком, gap, мм    720
Длина съёмного мостика, мм    240
Диаметр обточки над поперечным суппортом, мм    310
Расстояние между центрами, мм    3050
Частота вращения шпинделя, об/мин    9 - 1600
Количество скоростей шпинделя, шт    24
Конус шпинделя    МK-7
Присоединение шпинделя    D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм    80
Диапазон продольной подачи, мм/об    0,063 - 6,43
Количество продольных подач, шт    80
Диапазон поперечной подачи, мм/об    0,027 - 2,73
Количество поперечных подач, шт    80
Диапазон метрической резьбы, мм    1 - 224
Количество метрических резьб, шт    46
Дюймовая резьба, TPI    1/8 - 28
Количество дюймовых резьб, шт    44
Модульная резьба, MP    0,5 - 112
Количество модульных резьб, шт    42
Диапазон питчевой резьба, DP    56 - 1/2
Количество питчевых резьб, шт    45
Шаг ходового винта, мм    12
Макс. размер резца, мм    25 x 25
Ход поперечного суппорта, мм    310
Ход верхнего суппорта, мм    145
Ускоренное перемещение продольного суппорта, м/мин    4,5
Ускоренное перемещение поперечного суппорта, м/мин    2
Пиноль задней бабки    МК-5
Ход пиноли задней бабки, мм    150
Диапазон неподвижного люнета, мм    50 - 210
Диапазон подвижного люнета, мм    20 - 110
Расстояние между направляющими, мм    405
Мощность двигателя, кВт    7,5
Мощность насоса СОЖ, кВт    0,09
Масса, кг    4000
Длина в упаковке, см    463
Ширина в упаковке, см    115
Высота в упаковке, см    198
Масса в упаковке, кг    3815
Объем бака СОЖ, л    15
Длина, мм    4500
Ширина, мм    1280
Высота, мм    1410

КОМПЛЕКТАЦИЯ:
3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø320 мм
Планшайба Ø400 мм
4-х позиционный резцедержатель с фиксатором
Упорный центр МК-5
Вращающийся упорный центр МК-5
Подвижный и неподвижный люнеты
Переходная втулка МК-7/МК-5
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Регулируемые опоры станины
