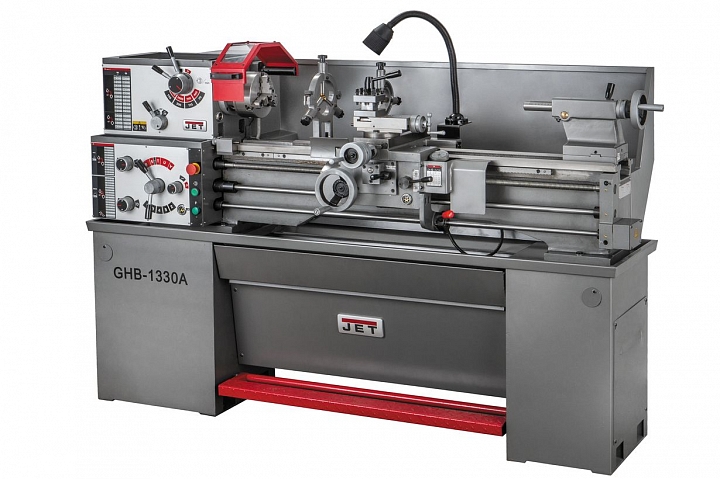

JET GHB-1330A Токарно-винторезный станок 321350T

ОПИСАНИЕ

JET GHB-1330A - универсальный токарно-винторезный станок, предназначенный для работы с черными металлами и цветными сплавами, а также для нарезания метрической и дюймовой резьб. Есть возможность укомплектовать системой подачи СОЖ и другими полезными в работе опциями.

Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
Механизм привода шпинделя и коробки подач постоянно работает в масляной ванне
Закаленные и отшлифованные шестерни передней бабки
Автоматическая подача продольного и поперечного суппорта
Регулировка зазоров направляющих при помощи клиновых планок
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Толчковый режим работы шпинделя
Современный аналог 1А616, 1616, 16Б16 и Т-4

Универсальный станок GHB-1330A открывает линейку профессионального токарного оборудования JET. Он ориентирован на использование в мастерских, на предприятиях. Также GHB-1330 A займет почетное место в мастерской продвинутого частного мастера.  Станок выпускается по промышленному стандарту DIN 8606, что гарантирует соответствие заявленным допускам и соблюдением всех параметров для оборудования подобного класса. Он позволяет обрабатывать заготовку длинной до 760 мм, диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин. Для питания станка требуется сеть 380В.

Следуя стандартам качества, компания JET оснащает свои токарные станки, включая и GHB-1330A, закаленными и тщательно отшлифованными направляющими станины, что повышает точность обработки и увеличивает срок службы оборудования. Шестерни передней бабки также закалены и отшлифованы. Их придется менять только лишь при переходе с нарезания метрической резьбы на дюймовую. С целью обеспечения непрерывного охлаждения, снижения уровня шума и увеличения ресурса механизм привода шпинделя помещен в масляную ванну. Станок оснащен механизмом автоматической подачи продольного и поперечного суппорта, а также регулируемой в поперечном направлении задней бабкой для обточки конических заготовок. Как и все станки этой линейки, GHB-1330A построен по двухвинтовой схеме: ходовой винт отвечает за резьбу, ходовой вал, отвечает за точение в автоматическом режиме. Также предусмотрен толчковый режим работы шпинделя для облегчения переключения режимов работы.

ХАРАКТЕРИСТИКИ

Напряжение, В    400
Диаметр обточки над станиной, мм    330
Диаметр обточки над поперечным суппортом, мм    197
Расстояние между центрами, мм    760
Частота вращения шпинделя, об/мин    70 - 2000
Количество скоростей шпинделя, шт    8
Конус шпинделя    МК-5
Присоединение шпинделя    D1-4 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм    38
Диапазон продольной подачи, мм/об    0,04 - 0,8 мм/об
Количество продольных подач, шт    60
Диапазон поперечной подачи, мм/об    0,016 - 0,188
Количество поперечных подач, шт    60
Диапазон метрической резьбы, мм    0,45 - 10
Количество метрических резьб, шт    23
Дюймовая резьба, TPI    3,5 - 80
Количество дюймовых резьб, шт    38
Шаг ходового винта, мм    4
Макс. размер резца, мм    16 x 16
Ход поперечного суппорта, мм    160
Ход верхнего суппорта, мм    70
Пиноль задней бабки    МK-3
Ход пиноли задней бабки, мм    95
Диаметр пиноли, мм    32
Диапазон неподвижного люнета, мм    10 -70
Диапазон подвижного люнета, мм    10 - 60
Расстояние между направляющими, мм    187
Мощность двигателя, кВт    2
Длина, мм    1650
Ширина, мм    762
Высота, мм    1200
Масса, кг    600
Длина в упаковке, см    175
Ширина в упаковке, см    76
Высота в упаковке, см    150
Масса в упаковке, кг    680

КОМПЛЕКТАЦИЯ

3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
4-х кулачковый патрон Ø200 мм с независимыми кулачками
Планшайба Ø300 мм
4-х-позиционный резцедержатель с фиксатором
Подвижный и неподвижный люнеты
Выдвижной поддон для сбора стружки
Указатель резьбы
Защитный экран патрона с концевым выключателем
Защитная задняя стенка
Ножной тормоз
2 не вращающихся центра МК-3
Переходная втулка МК-5/МК-3
Набор сменных металлических шестерён
Комплект виброопор
Лампа освещения рабочей зоны
Ключ резцедержателя
Ключ для 3-х кулачкового патрона
Концевой упор продольного перемещения
Ящик с инструментом
Руководство по эксплуатации
