Кабель ВВГ-4х6,0 (ГОСТ)

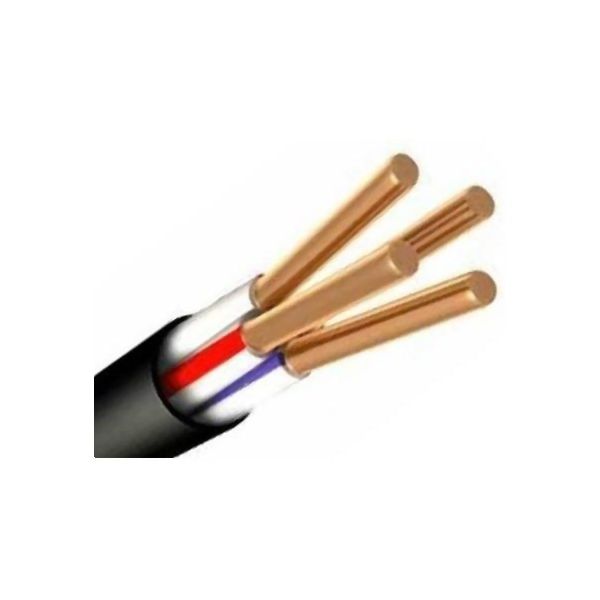

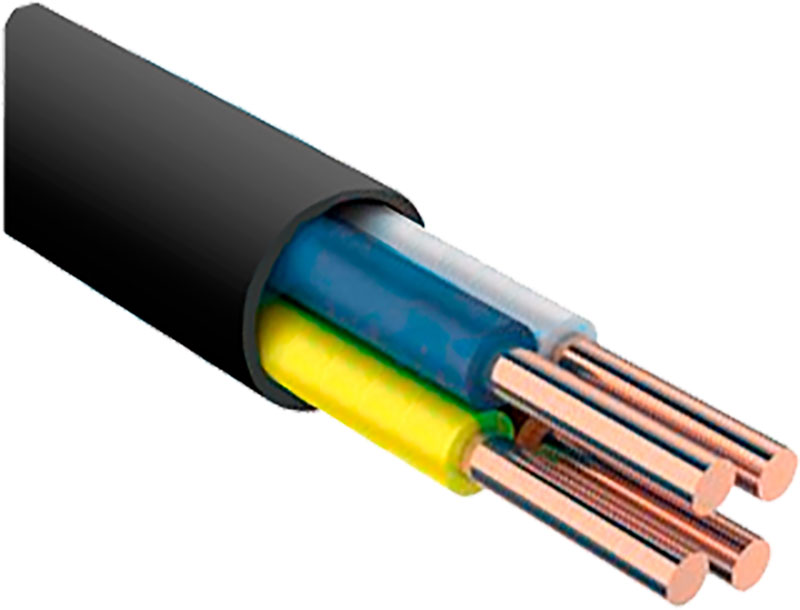

Конструкция кабеля ВВГ 4х6,0 - 1кВ

1. Четыре однопроволочные круглые токопроводящие медные жилы номинальным сечением 6,0 мм2,
соответствующие 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,0 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0 мм
либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент
или лент нетканого полотна суммарной номинальной толщиной 0,4 мм.
5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,8 мм.

Технические характеристики кабеля ВВГ 4х6,0 - 1кВ

Номинальное переменное напряжение    1 кВ частотой 50 Гц
Испытательное переменное напряжение    3,5 кВ частотой 50 Гц
Время выдержки при испытании    10 мин
Длительно допустимая токовая нагрузка    42 А на воздухе, 54 А в земле
Допустимый ток односекундного КЗ    0,65 кА
Сопротивление изоляции при 20 °С    не менее 8,7 МОм·км
Строительная длина    по заказу потребителя
Допустимая температура нагрева жил    70 °C
Максимальная температура нагрева жил    90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба    7,5 наружных диаметров
Диапазон рабочих температур    −50...+50 °C
Срок службы    не менее 30 лет с даты изготовления
