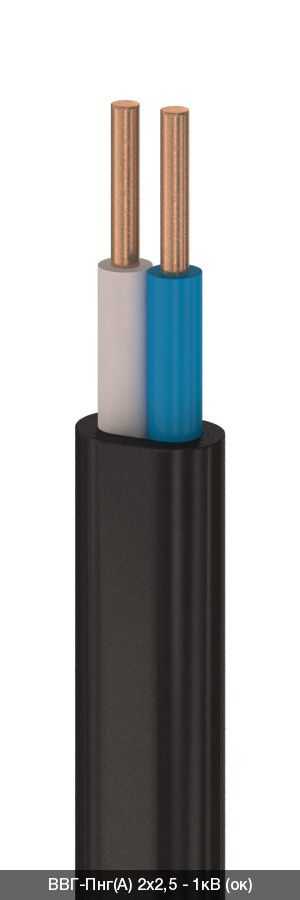

Кабель ВВГнг(А)-LS-П 2х2,5 (ГОСТ)

Расшифровка кабеля ВВГ-Пнг(А)-LS:
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
(А) - Категория по исполнению в части показателей пожарной безопасности
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
П - плоский
Элементы конструкции кабеля ВВГ-Пнг(А):
1. Медная токопроводящая жила:(количество жил: 2 шт.):
- однопроволочная (класс 1) сечением 1,5 кв. мм
2. Изоляция из ПВХ композиции пониженной пожароопасности, маркировка жил:
- цветовая маркировка жил: белая или желтая, синяя или зеленая, красная или малиновая, или желто-зеленая;
- цифровая;
3. Обмотка из нетканого полотна для многожильных кабелей с секторными жилами;
4. Оболочка из ПВХ композиции пониженной пожароопасности.
Область применения кабеля ВВГ-Пнг(А):
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Эксплуатируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Технические характеристики кабеля ВВГ-Пнг(А)-LS:

Вид климатического исполнения кабелей УХЛ и Т, категория размещения 1 и 5 по ГОСТ 15150-69

Диапазон температур эксплуатации: от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С: до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С

Минимальный радиус изгиба при прокладке:

кабелей одножильных 10 наружных диаметров,

кабелей многожильных 7.5 наружных диаметров

Кабели не распространяют горение при прокладке в пучках.

Дымообразование при горении или тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%

Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С

Максимально допустимая температура нагрева жил при токах короткого замыкания +160°С

Продолжительность короткого замыкания не должна превышать 4 с

Допустимый нагрев жил кабелей в аварийном режиме не более +80°С

Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы

Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з +400°С

Строительная длина кабелей для сечений основных жил: 1,5 16 мм;

Срок службы 30 лет
