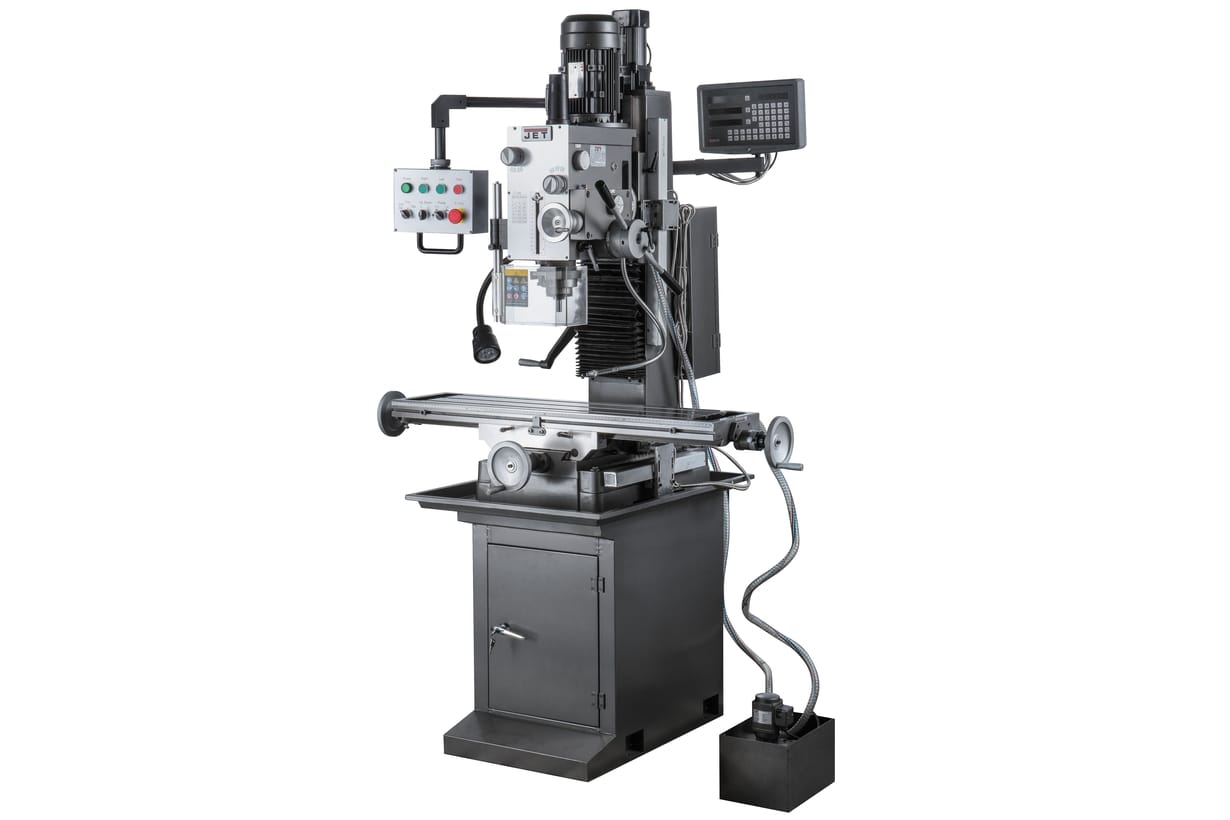

JET JMD-50LPFD Редукторный фрезерно-сверлильный станок с автоматической подачей пиноли шпинделя, механизированным приводом по оси Z и УЦИ 50000859T

ОПИСАНИЕ
ОСОБЕННОСТИ:
Тяжелое основание и мощная вертикальная стойка из серого чугуна
Направляющие рабочего стола типа Ласточкин хвост
Мощный асинхронный двигатель 1,5 кВт
Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
Конус шпинделя ISO30
Функция автоматической подачи пиноли шпинделя
Ограничитель глубины сверления
Микро подача по оси Z
Наклон фрезерной головы влево, вправо ±90°
Центральная панель управления
Режим нарезания резьбы, с автоматическим включением реверса
Системы подач СОЖ в зону резания
Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z
Механизированный привод по оси Z
Лампа местного освещения


Редукторный фрезерно-сверлильный станок JMD-50LPFD, предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.

JMD-50LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы.  Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы.

Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя. В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.

Конструкция станка имеет дополнительно устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, позволяющее устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с точностью в 5 микрон. Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм. Для увеличения производительности и удобства обработки крупногабаритных деталей, станок дополнительно оснащен механизированным приводом по оси Z. На пульте управления есть переключатель перемещения фрезерной головы по вертикальной стойке вверх/вниз.

Модель JMD-50LPFD оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.

Редукторный фрезерно-сверлильный станок JET модели JMD-50LPFD отлично впишется в Ваше производство, гарантия обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Максимальный диаметр сверления чугун, мм    45
Максимальный диаметр сверления сталь, мм    32
Максимальный диаметр торцевой фрезы, мм    80
Максимальный диаметр концевой фрезы, мм    32
Размер стола по оси X и Y, мм    1000 x 240
Ход стола по оси X и Y, мм    760 х 190
Ширина Т-образного паза стола, мм    14/23
Диапазон наклона головы, град.    ±90˚
Конус шпинделя    ISO30
Расстояние от шпинделя до стола, мм    450
Ход пиноли шпинделя, мм    120
Мощность двигателя, кВт    1,1/1,5
Частота вращения шпинделя, об/мин    I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об    0,1/0,18/0,26
Страна производителя    Китай
Длина, мм    1250
Ширина, мм    960
Высота, мм    1320
Масса, кг    380
Длина в упаковке, см    90
Ширина в упаковке, см    88
Высота в упаковке, см    115
Масса в упаковке, кг    410

КОМПЛЕКТАЦИЯ
Шомпол М12 – 1 шт.
Оправка ISO30/MT3 – 1 шт.
Дорн ISO30/В16 – 1 шт.
Сверлильный патрон 1-13 мм/В16
Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
Набор шестигранных ключей
Клин-выколотка – 2 шт.
Рожковый ключ 22-19 – 1 шт.
Масленка
Инструкция по эксплуатации
