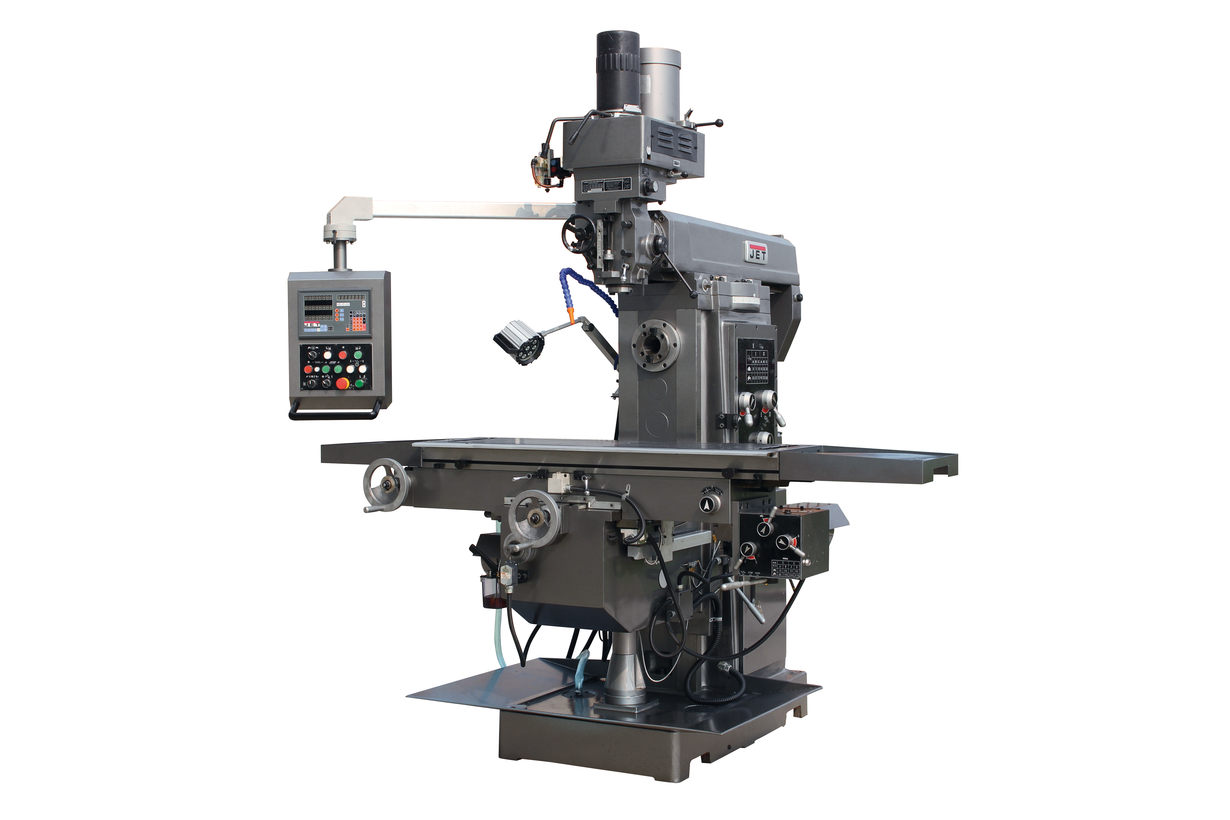

Универсальный фрезерный станок JET JMD-1452TS DRO (ITA1452TS)

Вертикальный и горизонтальный шпиндели
Пневматическая зажимная тяга вертикального шпинделя
Наклон вертикального шпинделя влево/вправо
Автоматическая подача пиноли шпинделя
Направление вращения шпинделя влево/вправо
Автоматическая подача по оси Х и Y
Двигатель подъема-опускания стола
Встроенная система подвода СОЖ
Лампа местного освещения
УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
Компания JET представляет JMD-1452TS DRO - широкоуниверсальный фрезерный станок повышенной мощности. Станок предназначен для работы в условиях длительных и тяжелых нагрузок, поэтому его основное назначение - промышленные предприятия, выпускающие серийную продукцию, крупные многопрофильные ремонтные мастерские и т.д.Станок позволяет работать с торцевыми муфтами диаметром до 125 мм и концевыми до 25 мм, максимальный диаметр сверления - 40 мм при ручной подаче и 20 мм с автоматической. На станках данного класса устанавливаются два шпинделя. Вертикальный может работать на скоростях от 70 до 3600 об/мин с автоматической подачи пиноли 0,045/0,86/0,142 мм/об. Ход пиноли - 127 мм, расстояние шпиндель - стойка 150-550 мм, шпиндель - стол - 200-650 мм. Предусмотрен наклон шпиндельной головки влево/вправо. Горизонтальный шпиндель способен развивать скорость 70-1800 об/мин, параметр ось шпинделя - стол - 0-450 мм. Фрезерный стол станка увеличен до 1320х360 мм, перемещение по трем осям 1000х300х450 мм. Устройство автоподачи обеспечивает перемещение стола по осям Х и Y 15-370 об/мин, по оси Z - 575 мм/мин. На JMD-1452TS DRO установлен пневматическая зажимная тяга вертикального шпинделя (пневматический шомпол), предусмотрено наличие высокоточного Устройства цифровой индикации (цифровых линеек) по трем рабочим осям с ценой деления 0,005 мм. Станок поставляется в богатой комплектации, включая систему подачи СОЖ, светодиодную лампу освещения рабочей зоны, цанговый патрон с набором цанг, сверлильный патрон и многое другое.

СПЕЦИФИКАЦИЯ
Напряжение, В - 400
Максимальный диаметр сверления сталь, мм - 40
Максимальный диаметр сверления с автоподачей, сталь, мм - 20
Максимальный диаметр сверления чугун, мм - 45
Максимальный диаметр торцевой фрезы, мм - 125
Максимальный диаметр концевой фрезы, мм - 25
Максимальный диаметр нарезаемой резьбы, мм - М16
Частота вращения вертикального шпинделя, об/мин - 70 - 3600
Количество скоростей вертикального шпинделя, шт - 10
Автоматическая подача пиноли, мм/оборот - 0,045/0,86/0,142
Количество автоматических подач, шт - 3
Ход пиноли шпинделя, мм - 127
Конус шпинделя - ISO 40 (DIN 2080)
Диапазон поворота вертикальной головы (вправо/влево) ±90°
Расстояние от вертикального шпинделя до стола, мм - 200 - 650
Расстояние шпиндель-стойка - 150 - 550
Частота вращения горизонтального шпинделя, об/мин - 58 -1800
Количество скоростей горизонтального шпинделя, шт - 12
Конус горизонтального шпинделя - ISO 50 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм - 0 - 450
Диапазон поворота хобота ±45°
Размер стола по оси X и Y, мм - 1320 х 360
Ход стола по оси X и Y, мм - 1000 x 300
Ход стола по оси Z, мм - 450
Максимальная нагрузка на стол, кг - 300
Автоматическая подача по оси X - 15 - 370
Количество подач по оси X, шт. - 8
Автоматическая подача по оси Y, мм/мин - 15 - 370
Количество подач по оси Y, шт. - 8
Ускоренное перемещение стола по Z, мм/мин - 576
Мощность двигателя, кВт - 3,75
Длина, мм -2070
Ширина, мм - 2020
Высота, мм - 2320
Масса, кг - 2500
Масса в упаковке, кг - 2610

КОМПЛЕКТАЦИЯ
Пневматическая тяга вертикального шпинделя
Оправка горизонтального шпинделя
Цанговый патрон с набором цанг
16 мм сверлильный патрон с оправкой
Переходные втулки ISO40/МК-2, ISO40/MK-3, для свёрл
Лампа местного освещения
Система подвода СОЖ
Автоматическая подача по оси Х и Y
Двигатель подъема-опускания стола
Тиски фрезерные, ширина губок 160 мм
Поддон для сбора стружки
УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
