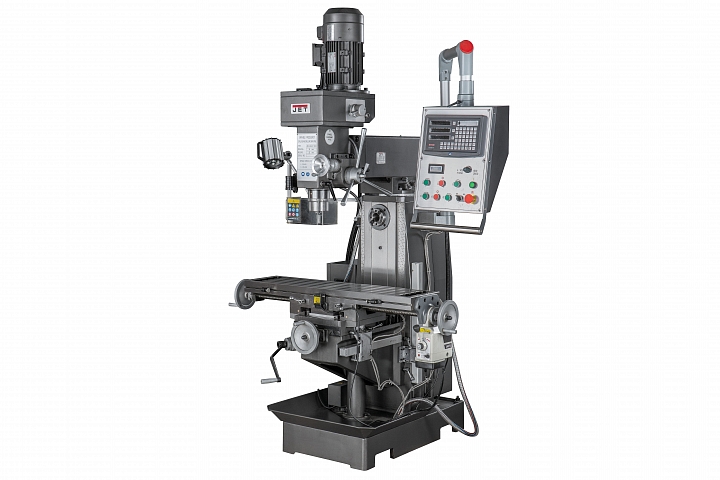

JET JMD-939GHV DRO Широкоуниверсальный фрезерный станок 50000849T

ОПИСАНИЕ
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GHV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

На станке JMD-939GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 100-2000 / 60-1350 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления. Скорость вращения горизонтального шпинделя изменяется посредством клиноременных передач.

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

Для повышения точности и скорости обработки широкоуниверсальным станок JMD-939GHV DRO оснащен Устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Максимальный диаметр сверления сталь, мм    30
Максимальный диаметр концевой фрезы, мм    20
Максимальный диаметр торцевой фрезы, мм    63
Вертикальный шпиндель
Частота вращения вертикального шпинделя, об/мин    100-600 / 350-2000
Мощность двигателя вертикального шпинделя, кВт    2,2
Конус шпинделя    ISO 40 (DIN 2080)
Диапазон наклона фрезерной головки, град    ±90⁰
Поворот консоли фрезерной головки в горизонтальной плоскости, град    ±360⁰
Ход пиноли шпинделя, мм    120
Расстояние от вертикального шпинделя до колонны, мм    250-650
Расстояние от вертикального шпинделя до стола, мм    70-370
Горизонтальный шпиндель
Частота вращения горизонтального шпинделя, об/мин    60-1350
Мощность двигателя горизонтального шпинделя, кВт    1,5
Конус шпинделя    ISO 40 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм    20-320
Фрезерный стол
Размер стола по оси X и Y, мм    1000х240
Ход стола по оси X и Y, мм    585 х 185
Диапазон поворота стола, град    ±30⁰
Ширина Т-образного паза основания, мм    (3) 14
Максимальная нагрузка на стол, кг    150
Страна производителя    Китай
Длина, мм    1340
Ширина, мм    1140
Высота, мм    2250
Масса, кг    880
Длина в упаковке, см    144
Ширина в упаковке, см    120
Высота в упаковке, см    230
Масса в упаковке, кг    960

КОМПЛЕКТАЦИЯ
Шомпол М16 – 1шт.
Оправка ISO40/MT3 – 1шт.
Оправка MT3/MT2 – 1шт.
Дорн ISO40/В18 – 1шт.
Сверлильный патрон 3-16 мм/В18
Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
Набор шестигранных ключей
Клин-выколотка – 2шт.
Оправка горизонтального шпинделя Ф22мм со шпоночным пазом – 1шт.
Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
Рожковый ключ 17-19 – 1 шт.
Рожковый ключ 22-24 – 1 шт.
Масленка
Инструкция по эксплуатации
