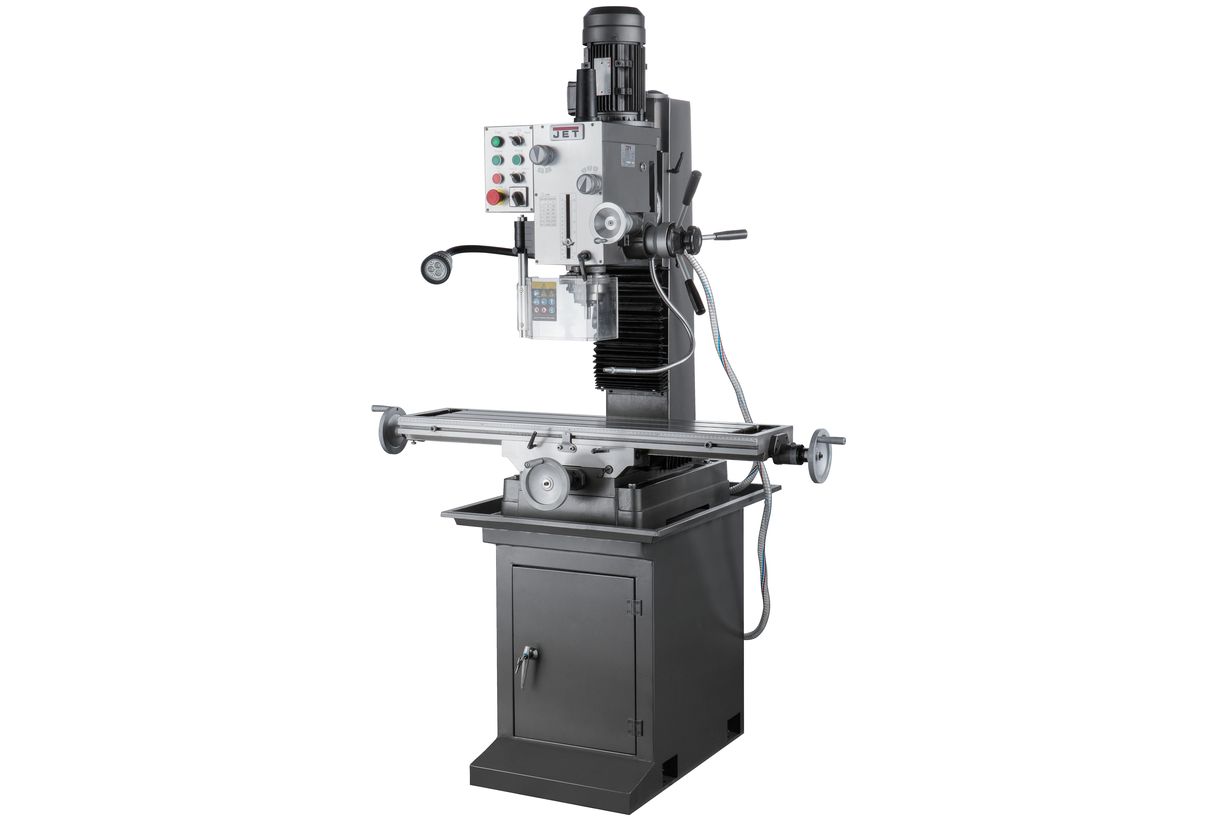

JET JMD-45L Фрезерно-сверлильный станок 50000856T

ОПИСАНИЕ
ОСОБЕННОСТИ:
Тяжелое основание и мощная вертикальная стойка из серого чугуна
Направляющие рабочего стола типа Ласточкин хвост
Мощный асинхронный двигатель 1,5 кВт
Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
Конус шпинделя ISO30
Ограничитель глубины сверления
Микро подача по оси Z
Наклон фрезерной головы влево, вправо ±90°
Центральная панель управления
Режим нарезания резьбы, с автоматическим включением реверса
Системы подач СОЖ в зону резания
Лампа местного освещения
Фрезерно-сверлильный станок JMD-45L представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции.

Для расширения задач по обработки заготовок, фрезерная головка станка имеет возможность поворота влево/право на 900, облегчая технологические манипуляции в процессе обработки. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

Фрезерно-сверлильный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом ISO30 с зажимной тягой М12. Ход пиноли шпинделя составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 45мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 80 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

Модель оборудована мощным асинхронным электродвигателем - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

Модель JMD-45L оснащена рабочим столом размером 800 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 560мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Общий вес станка составляет 350кг/

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Максимальный диаметр сверления чугун, мм    45
Максимальный диаметр сверления сталь, мм    32
Максимальный диаметр торцевой фрезы, мм    80
Максимальный диаметр концевой фрезы, мм    32
Размер стола по оси X и Y, мм    800 x 240
Ход стола по оси X и Y, мм    560х190
Ширина Т-образного паза стола, мм    14/23
Диапазон наклона головы, град.    ±90˚
Конус шпинделя    ISO30
Расстояние от шпинделя до стола, мм    460
Ход пиноли шпинделя, мм    120
Мощность двигателя, кВт    1,1/1,5
Частота вращения шпинделя, об/мин    I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200
Страна производителя    Китай
Длина, мм    1090
Ширина, мм    785
Высота, мм    1120
Масса, кг    350
Длина в упаковке, см    85
Ширина в упаковке, см    76
Высота в упаковке, см    115
Масса в упаковке, кг    380

КОМПЛЕКТАЦИЯ
Шомпол М12 – 1 шт.
Оправка ISO30/MT3 – 1 шт.
Дорн ISO30/В16 – 1 шт.
Сверлильный патрон 1-13 мм/В16
Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
Набор шестигранных ключей
Клин-выколотка – 2 шт.
Рожковый ключ 22-19 – 1 шт.
Масленка
Инструкция по эксплуатации
