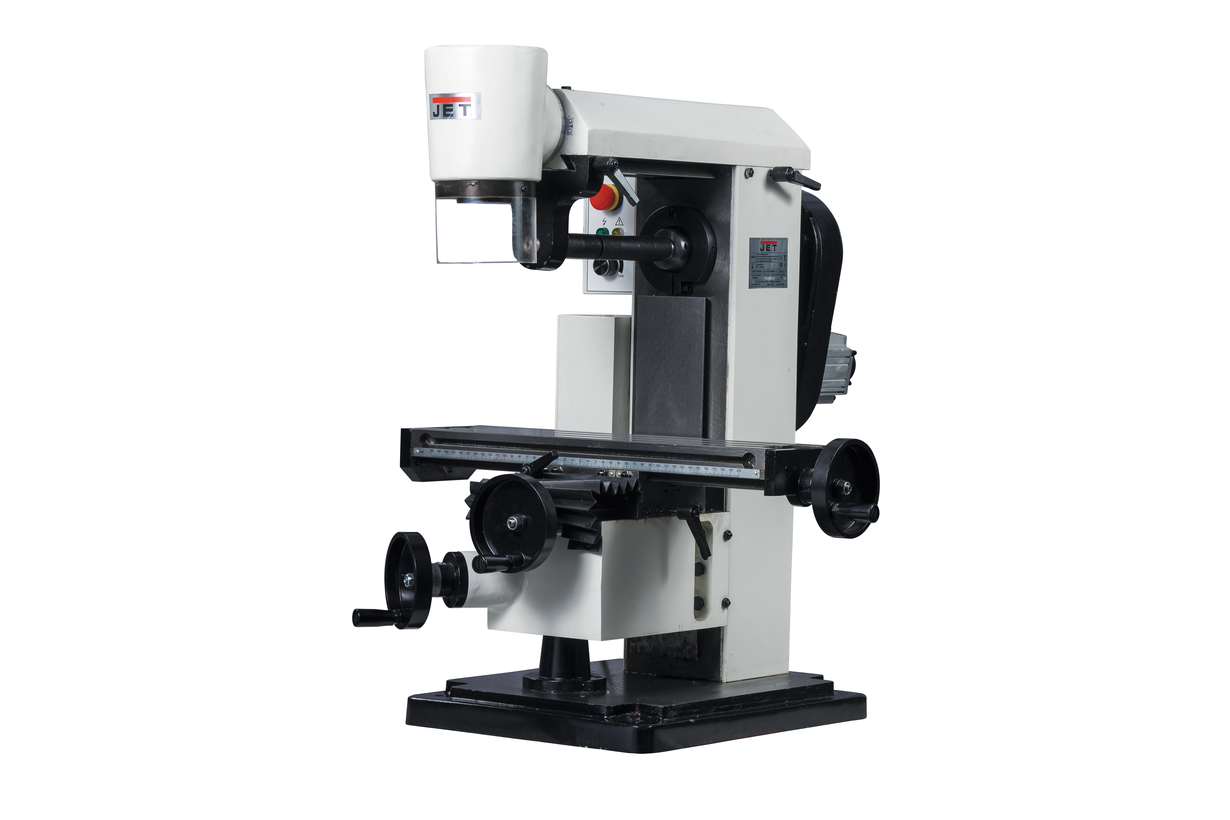

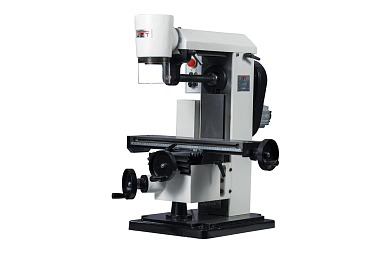

JET JUM-X2 Настольный универсально-фрезерный станок ITASU2

ОПИСАНИЕ

ОСОБЕННОСТИ

тип станка -  универсальный фрезерный станок;

возможность переустановки шпинделя в горизонтальное положение;

корпус станка изготовлен из серого чугуна;

движение рабочего стола по осям X,Y и Z;

возможность поворота головы влево и вправо на 45 0;

плавная регулировка частоты вращения;

фрезерная головка без хода пиноли.

Станок JUM-X2 представляет собой модель универсального фрезерного станка, предназначенного для выполнения широкого спектра технологических операций. Станок изготавливается компанией JET в настольном варианте, имеет питание от электросети напряжением 230 В.. Модель может использоваться в домашней обстановке, на производстве. Технические возможности оборудования позволяют выполнять сверлильные и фрезерные работы в вертикальном и горизонтальном положении. Станок оснащен механизмом переустановки фрезерной головки в горизонтальное положение для выполнения сложных технологических операций без переустановки заготовки. Для удобства обработки заготовок сложной конфигурации модель JUM-X2 обладает функцией подачи рабочего стола сразу по трем осям. Голова может осуществлять поворот влево и вправо в диапазоне 0- 45 0.

Станок имеет универсальную конструкцию, обладая прочным и устойчивым основанием. Настольное исполнение позволяет использовать станок с максимальной эффективностью. Модель рассчитана на работу со шпинделем под конус МК-3. Максимально допустимый диаметр режущих инструментов при сверлении составляет 16 мм. Допустимый диаметр торцевой фрезы для работы на станке -  63 мм. Ход пиноли в данной модели отсутствует.  Вылет шпинделя составляет 265 мм. Станок комплектуется сверлильным патроном, оправкой под горизонтальный шпиндель.

Оборудование имеет мощный электродвигатель 0,75 кВт, обеспечивающий вращение шпинделя в необходимом скоростном режиме. Станок JUM-X2 оснащен системой плавной регулировки частоты вращения шпинделя. Диапазон частоты вращения шпинделя 0-2500 об/мин, в зависимости от технологичности режима резания. Включение и выключение станком, смена частоты вращения шпинделя осуществляются с пульта управления, расположенного на левой стороне стойки.

Рабочий стол оснащен Т-образными пазами в количестве 3 шт. Ширина пазов составляет 12 мм, позволяя устанавливать дополнительную оснастку, механические тиски для крепежа заготовок. Рабочая зона закрыта защитным экраном. Вес станка составляет 95 кг.

ХАРАКТЕРИСТИКИ

Напряжение, В    230
Максимальный диаметр сверления сталь, мм    13
Максимальный диаметр сверления чугун, мм    15
Максимальный диаметр торцевой фрезы, мм    30
Максимальный диаметр концевой фрезы, мм    30
Сверлильный патрон    1-13
Частота вращения вертикального шпинделя, об/мин    0 - 2500
Количество скоростей вертикального шпинделя, шт    плавно
Шомпол    М12
Конус вертикального шпинделя    МК-3
Диапазон поворота вертикальной головы (вправо/влево)    ±45°
Расстояние от вертикального шпинделя до стола, мм    230
Расстояние от вертикального шпинделя до стойки, мм    265
Частота вращения горизонтального шпинделя, об/мин    0-2500
Количество скоростей горизонтального шпинделя, шт    плавно
Конус горизонтального шпинделя    МК-3
Расстояние от горизонтального шпинделя до стола, мм    230
Диаметр вала под дисковую фрезу    16
Размер стола по оси X и Y, мм    460 x 120
Ход стола по оси X и Y, мм    300 x 120
Ход стола по оси Z, мм    205
Ширина Т-образного паза стола, мм    12
Количество Т-образных пазов стола, шт    3
Тип двигателя    Бесколлекторный
Мощность вертикального двигателя, кВт    0,5
Мощность горизонтального двигателя, кВт    0,5
Макс. диаметр дисковой фрезы    63 мм
Наклон вертикального положения    45° влево/вправо
Горизонтальный шпиндель-стол    230 мм
Перемещение стола по оси X/Y/Z    300 x 120 х 205 мм
Т-образный паз    12 мм
Длина, мм    594
Ширина, мм    740
Высота, мм    696
Масса, кг    95
Масса в упаковке, кг    122

КОМПЛЕКТАЦИЯ

Оправка горизонтального шпинделя
Сверлильный патрон с оправкой
