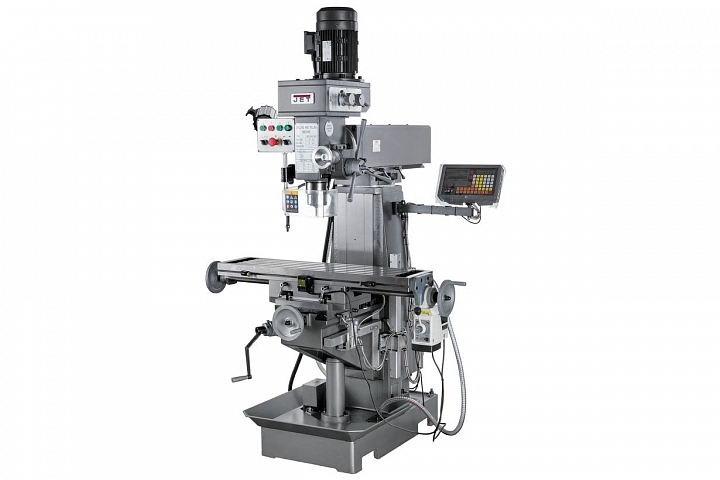

JET JMD-939GV DRO Широкоуниверсальный фрезерный станок 50000900T

ОПИСАНИЕ
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

Этот станок немного проще, представленной ранее модели JMD-939GV DRO и у него есть несколько основных отличий, а в частности у него отсутствует горизонтальный шпиндель, и он оснащен механической коробкой переключения скоростей вращения шпинделя. Для тех производственных задач, где нет необходимости в горизонтально-фрезерных операциях, модель JMD-939GV DRO станет незаменимым помощником при фрезеровании или сверлении различных деталей.

Модель JMD-939GV DRO является логическим переходом от профессиональных сверлильно-фрезерных станков серии JMD-15, 18, 45 и 50 к промышленным универсальным фрезерным станкам.

На станке JMD-939GV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлен вертикальный шпиндель со скоростью вращения в диапазоне 115-1750 об/мин. Расстояние между вертикальным шпинделем и столом от 85 до 420 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм. Выбор скоростей вертикального шпинделя осуществляется с помощью механической коробки скоростей, расположенной с правой стороны станка.

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Вертикальный шпиндель имеют функцию реверса.

Для повышения точности и скорости обработки универсальный станок JMD-939GV DRO оснащен Устройством Цифровой Индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Максимальный диаметр сверления сталь, мм    30
Максимальный диаметр концевой фрезы, мм    20
Максимальный диаметр торцевой фрезы, мм    63
Вертикальный шпиндель
Частота вращения вертикального шпинделя, об/мин    115-1750
Мощность двигателя вертикального шпинделя, кВт    1,5
Конус шпинделя    ISO 40 (DIN 2080)
Диапазон наклона фрезерной головки, град    ±90⁰
Поворот консоли фрезерной головки в горизонтальной плоскости, град    ±360⁰
Ход пиноли шпинделя, мм    120
Расстояние от вертикального шпинделя до колонны, мм    250-650
Расстояние от вертикального шпинделя до стола, мм    85-420
Фрезерный стол
Размер стола по оси X и Y, мм    1000х240
Ход стола по оси X и Y, мм    585 х 185
Диапазон поворота стола, град    ±30⁰
Ширина Т-образного паза основания, мм    (3) 14
Максимальная нагрузка на стол, кг    150
Страна производителя    Китай
Длина, мм    1340
Ширина, мм    1140
Высота, мм    2250
Масса, кг    800
Длина в упаковке, см    144
Ширина в упаковке, см    120
Высота в упаковке, см    230
Масса в упаковке, кг    880

КОМПЛЕКТАЦИЯ
Шомпол М16 – 1шт.
Оправка ISO40/MT3 – 1шт.
Переходная втулка MT3/MT2 – 1шт.
Дорн ISO40/В18 – 1шт.
Сверлильный патрон 3-16 мм/В18
Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
Клин-выколотка – 2шт.
Рожковый ключ 17-19 – 1 шт.
Рожковый ключ 22-24 – 1 шт.
Масленка
Инструкция по эксплуатации
