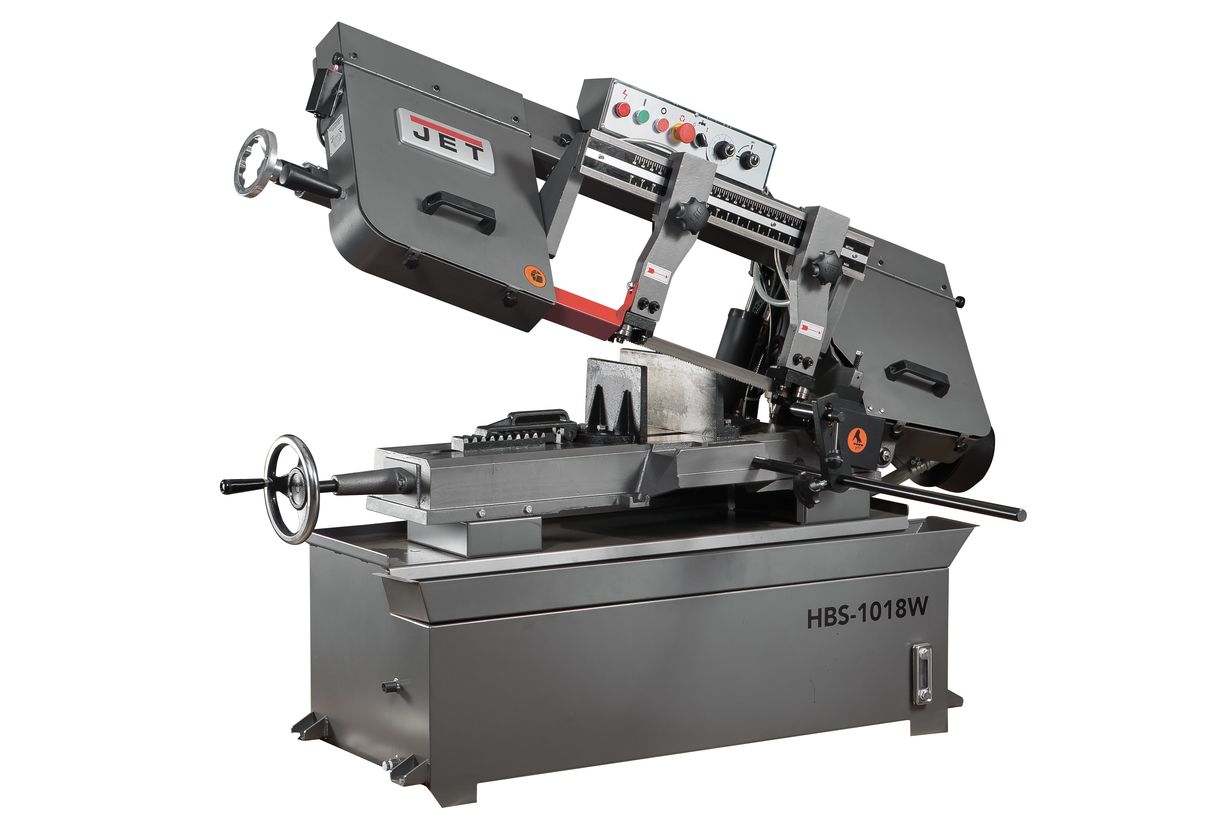

JET HBS-1018W Ленточнопильный станок (414473T)

ОПИСАНИЕ
ОСОБЕННОСТИ:
Модель американского типа;
Наличие системы гидроразгрузки;
Плавное опускание пильной рамы
Закаленный и отшлифованный червяк с бронзовым червячным колесом
предназначен для длительного срока службы
Регулируемые направляющие ленточного полотна на 5-и подшипниках
Быстро переставляемая губка тисков с возможностью поворота до 45°
Резка прямоугольных заготовок большого сечения;
Большой маховик и встроенная шкала для удобного натяжения пильной ленты
4 скорости движения ленточного полотна для пиления различных материалов
Ременная передача
Автоматическое отключение после сквозного распила
Регулируемые передняя и задние направляющие для перпендикулярного реза
Регулируемый концевой упор для серийных работ
Подставка со встроенной системой подачи СОЖ
Съемный поддон для сбора стружки и легкой чистки
Ленточнопильный станок HBS-1018W представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45 0 станок способен осуществлять распил заготовок диаметром 190 мм. Особенность конструкции станка HBS-1018W заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 250х415 мм.

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

Моторная группа состоит из мощного электродвигателя  - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 25,40,50 и 70 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

Модель HBS-1018W имеет управляемые направляющие, позволяющие осуществить регулировку прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы 5 подшипниками и сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли.

Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 355 кг.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Резка под углом    0°/+45°
Макс. Ø обработки при 90º    Ø250 мм
Мощность двигателя, кВт    1,5
Зона обработки при 90°    Ø250 мм, □250х415 мм
Зона обработки при + 45° вправо    Ø190 мм, □250х190 мм
Размеры ленточного полотна, мм    27 х 0,9 х 3300 мм
Скорость движения полотна, м/мин    25, 40, 50, 70
Диапазон поворота губок тисков    0°-45°
Диаметр шкивов, мм    355 мм
Высота рабочего стола, мм    635
Объем бака СОЖ, л    23
Страна производителя    Тайвань
Ширина ленточного полотна, мм    27
Длина, мм    1780
Ширина, мм    790
Высота, мм    1120
Масса, кг    320
Длина в упаковке, см    190
Ширина в упаковке, см    76
Высота в упаковке, см    113
Масса в упаковке, кг    360

КОМПЛЕКТАЦИЯ
Биметаллическое ленточное полотно М42 27х0,9х3300 мм, 4/6 TPI
Регулируемый концевой упор
Гидравлическая система подачи
Автоматический выключатель окончания распила
Система подвода СОЖ
Быстропереставляемая губка тисков
Концевые выключатели крышек
