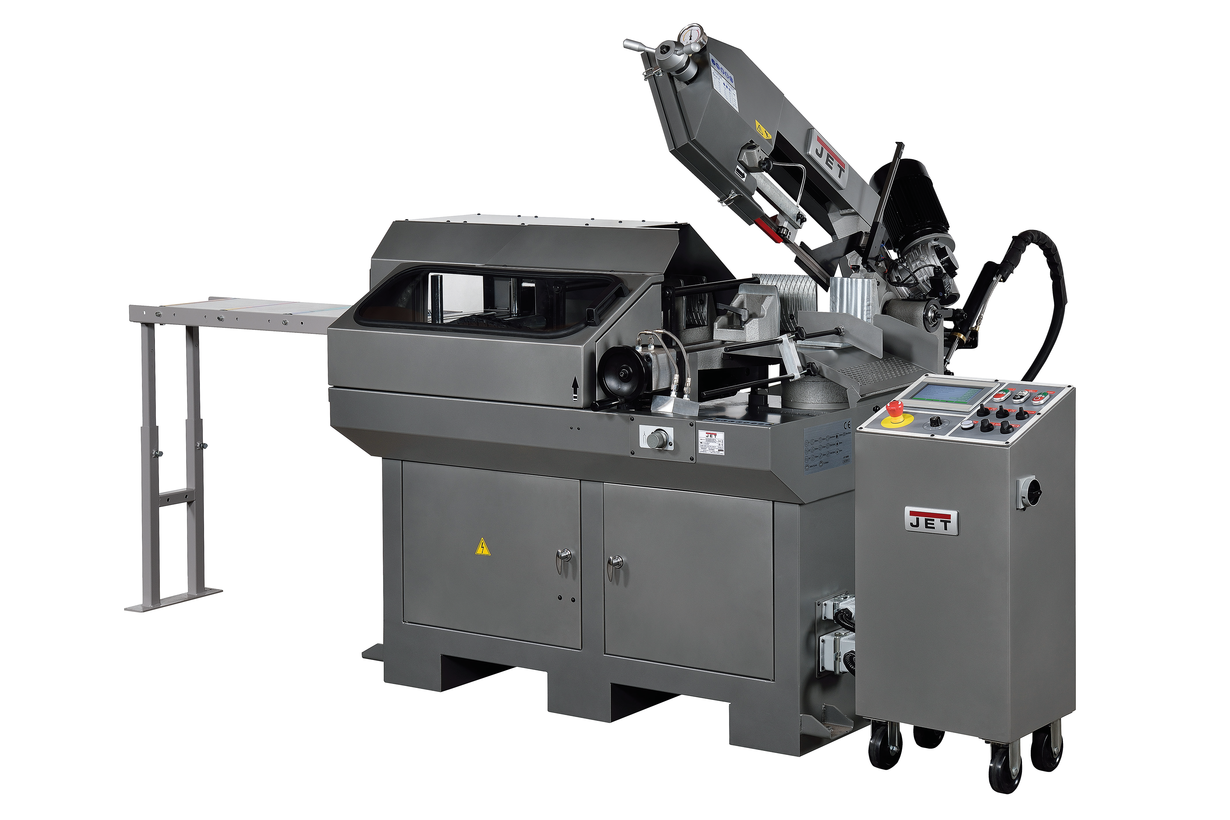

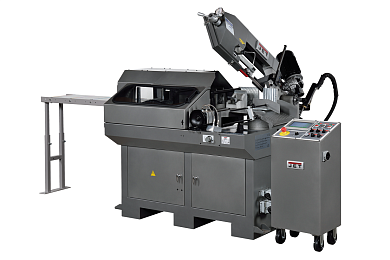

JET MBS-1012CNC Ленточнопильный станок с ЧПУ 50000362T

ОПИСАНИЕ

ОСОБЕННОСТИ:

станок-автомат;
конструкция европейского типа;
система ЧПУ;
поворот консоли вправо на 60 0;
автоматическая система подачи заготовок в зону резания;
защитный кожух зоны обработки;
наличие системы гидравлики;
плавная регулировка скорости движения полотна с помощью частотного преобразователя;
наличие сенсорного дисплея на панели управления;
система подачи СОЖ в зону резания.
Модель MBS-1012CNC представляет собой ленточнопильный станок-автомат европейского типа. В конструкции станка имеется механизм поворота пильной рамы вправо на 60 0. Станок рассчитан на промышленное использование, имеет оборудование и систему управления для работы в автоматическом режиме. Система ЧПУ позволяет выполнять до 20 различных операций, рассчитанных на серийное производство. Небольшие размеры станка позволяют его использовать на ограниченном пространстве. Конструкция рассчитана на выполнение полного цикла обработки круглых заготовок, диаметр которых не превышает 260 мм. Автоматическая обработка под углом 45 0 допускает работу с заготовками диаметром  240 мм, под углом 60 0 – заготовки диаметром 160 мм обрабатываются в режиме полуавтомата. Станок может успешно осуществлять пиление прямоугольных заготовок с большой площадью сечения. Наличие системы гидравлики обеспечивает плавный подъем и опускание пильной рамы с необходимой скоростью. Регулировка силы прижима пильной рамы на обрабатываемую заготовку. Скорость подачи рамы в рабочую зону регулируется в автоматическом режиме.

Поворотный механизм консоли, снабжен подшипниками.

Станок MBS-1012CNC  оснащен тисками с гидравлической системой зажима и фиксации заготовки. Тиски установлены на направляющие, допускающие перемещение до 500 мм по горизонтали, под прямым углом к направлению движения ленточного полотна. Тиски имеют сервопривод с ШВП. Управление рабочим процессом осуществляется с пульта управления, вынесенного в отдельный блок. Модель оборудована торцевым и горизонтальным рольгангом, предназначенным для точной подачи заготовки в зону резания.

Модель оборудована мощным экономичным электродвигателем – 1,1 кВт, обеспечивающий плавную скорость движения полотна. Смена скоростных режимов движения полотна регулируется частотным преобразователем. Скорость движения ленточного полотна регулируется в диапазоне 25-85 м/мин, в зависимости от материала заготовки. Работа моторной группы, наличие ошибок в процессе пиления контролируется с помощью сенсорного дисплея. Подача СОЖ в зону резания значительно улучшает качество пила, повышает эксплуатационные характеристики полотна.

Консоль имеет оптимальную конструкцию, обеспечивающий необходимый проход полотна. Натяжение ленточного полотна регулируется с помощью тензометра. Станок оборудован защитным кожухом, позволяющим вести безопасное наблюдение за технологическим процессом. Вес оборудования в комплекте составляет 650 кг.

ХАРАКТЕРИСТИКИ:

Макс. Ø обработки при 90º    Ø260 мм
Зона обработки при 90°    Ø260 мм, □ 255 мм, □ 295x230 мм
Зона обработки при - 45° влево    Ø240 мм, □ 215 мм, □ 225x215 мм
Напряжение, В    400
Зона обработки при - 60° влево    Ø160 мм, □ 130 мм, □ 160x130 мм
Размеры ленточного полотна    27 х 0,9 х 2965 мм
Скорость движения полотна    25-85 м/мин, плавно
Угол поворота    0/+60
Диаметр шкивов    330 мм
Высота рабочего стола    920 мм
Мощность двигателя, кВт    1,1
Длина, мм    2800
Ширина, мм    1800
Высота, мм    1800
Масса, кг    650
Длина в упаковке, см    161
Ширина в упаковке, см    170
Высота в упаковке, см    172
Масса в упаковке, кг    760

КОМПЛЕКТАЦИЯ:

Биметаллическое ленточное полотно М42 27х0,9х2965 мм, 5/8 TPI
Кабинетная защита
Система подачи СОЖ
Полноценная ЧПУ
Плавная регулировка опускания пильной рамы
