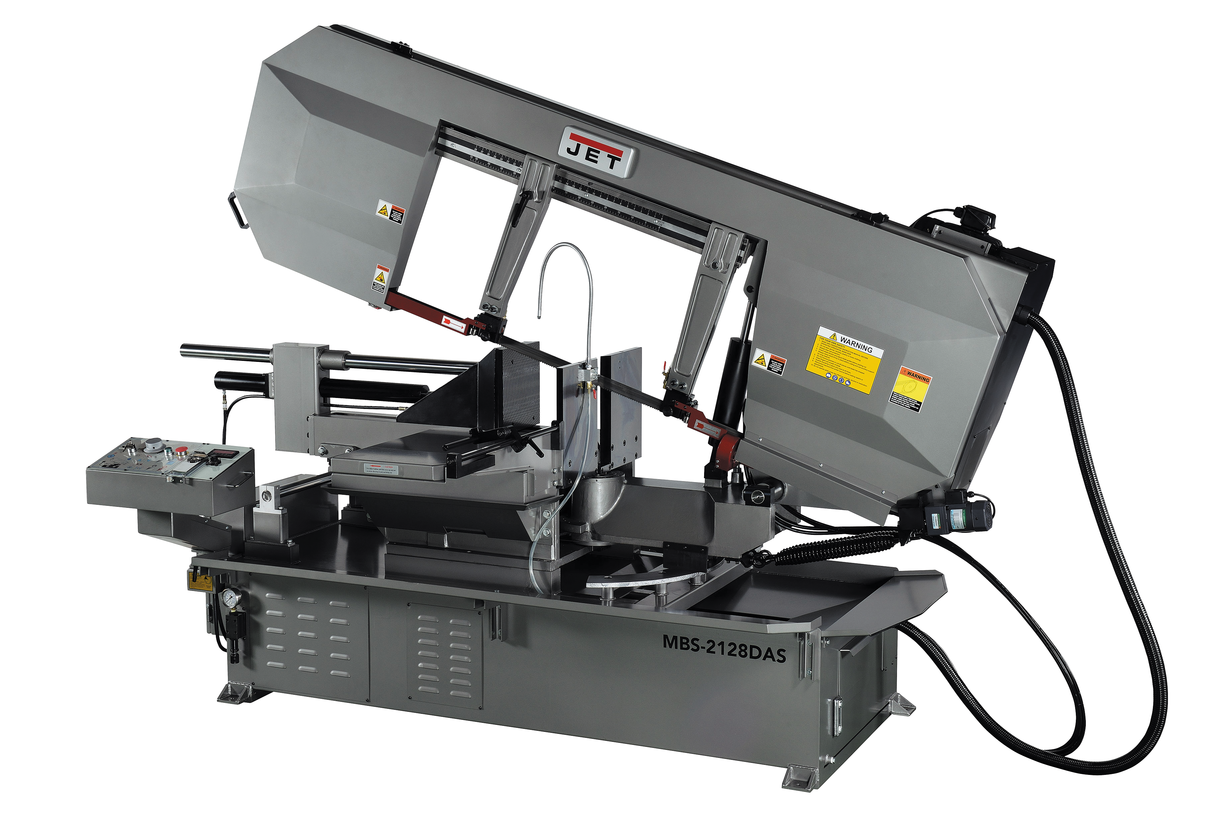

JET MBS-2128DAS Ленточнопильный станок (50000343T)

ОПИСАНИЕ

ОСОБЕННОСТИ:

станок конструкции европейского типа;

полуавтоматический режим;

для работы используется полотно шириной 41 мм;

полный цикл обработки;

механизм поворота консоли вправо и влево на 60 0;

наличие тензометра для определения силы натяжения полотна;

вариатор для регулировки скорости движения ленточного полотна;

система гидравлики;

наличие гидравлических тисков;

система подачи СОЖ в зону резания и на направляющие.

Модель MBS-2128DAS  представляет собой ленточнопильный станок, используемый для промышленной обработки заготовок большого диаметра, распила заготовок прямоугольного профиля. Станок изготовлен по европейскому типу, с поворотной рамой. Конструкция станка позволяет осуществлять поворот консоли вправо и влево на углы в диапазоне 0-60 0, в зависимости от технологического процесса. Максимально допустимый диаметр заготовок, обрабатываемых на станке под углом 90 0, составляет 530 мм. Под углами 45 0 на станке возможно пиление круглых заготовок диаметром – 480, 490 мм. Поворот консоли на 60 0 позволяет выполнять пиление металлических заготовок диаметром 335 мм. Оборудование позволяет выполнять весь цикл обработки в полуавтоматическом режиме.

Оборудование оснащено системой гидравлики, приводящей в движение пильную раму. Гидроцилиндр приводит в движение гидравлические тиски. Управление тисками, подъем и опускание пильной рамы, запуск системы подачи СОЖ, осуществляется с пульта управления. СОЖ подается непосредственно в зону резания, на направляющие.

Ленточнопильный станок оснащен экономичным электродвигателем большой мощности  - 5,6 кВт, приводящий шкивы в движение путем взаимодействия редуктора и ременной передачи. Модель MBS-2128DAS позволяет выполнять работу на разных скоростях движения ленточного полотна в диапазоне 17-71 м/мин. Изменение скорости движения полотна осуществляется вариатором, имеющим ручку-регулятор на панели управления.

Станок оборудован массивными направляющими, обеспечивающими фиксацию ленточного полотна в необходимом положении, в зависимости от диаметра обрабатываемой заготовки. Для позиционирования ленточного полотна под прямым углом по отношению к обрабатываемой заготовке, в конструкции направляющих установлены подшипники. Сила натяжения полотна фиксируется по показаниям тензометра. Станок оборудован роликом корд щеткой, для очистки полотна от стружки, имеет поддон для сбора стружки, прочное и устойчивое основание. Вес станка в оснащенном состоянии составляет 1880 кг.

ХАРАКТЕРИСТИКИ:

Макс. Ø обработки при 90º    Ø530 мм
Зона обработки при 90°    Ø530 мм, □530 мм, □355 х 700 мм
Зона обработки при + 45° вправо    Ø490 мм, □435 мм, □300 х 500 мм
Зона обработки при - 45° влево    Ø480 мм, □435 мм, □300 х 480 мм
Зона обработки при + 60° вправо    Ø335 мм, □320 мм, □400 х 305 мм
Напряжение, В    400
Зона обработки при - 60° влево    Ø335 мм, □320 мм, □400 х 305 мм
Размеры ленточного полотна    41 х 1,3 х 6030 мм
Скорость движения полотна    17-71 м/мин, плавно
Угол поворота    -60/+60
Объем бака СОЖ, л    56
Объем бака гидростанции    15 л
Мощность мотора СОЖ    0,12 кВт
Мощность мотора гидростанции    0,75 кВт
Мощность двигателя, кВт    5,6
Длина, мм    3400
Ширина, мм    1200
Высота, мм    2100
Масса, кг    1880
Длина в упаковке, см    306,07
Ширина в упаковке, см    114,3
Высота в упаковке, см    200,914
Масса в упаковке, кг    2048

КОМПЛЕКТАЦИЯ:

Биметаллическое ленточное полотно М42 41х1,3х6030 мм, 3/4 TPI
Регулируемый концевой упор
Автоматический выключатель окончания распила
Гидравлическая система подъема опускания пильной рамы
Система подвода СОЖ
Гидравлические быстрозажимные тиски
