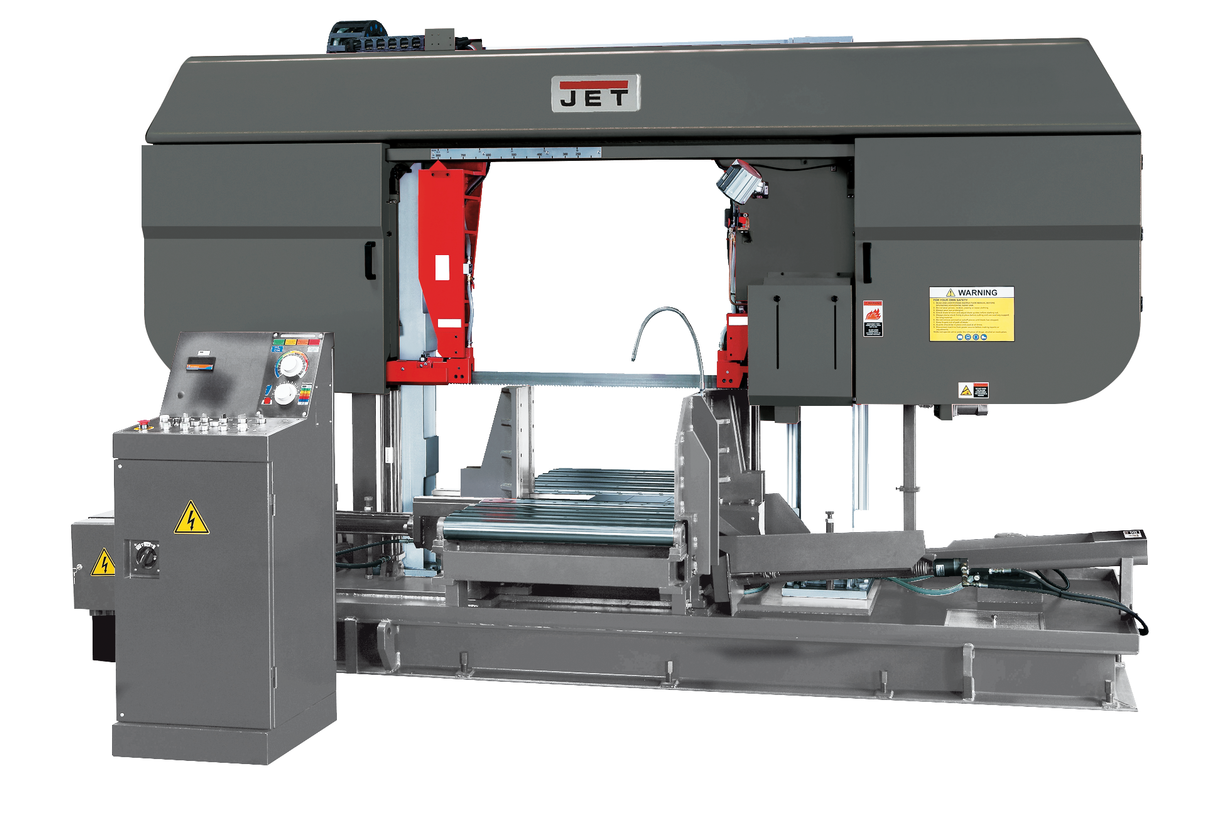

JET MBS-3232DAS Ленточнопильный станок (50000355T)

ОПИСАНИЕ
ОСОБЕННОСТИ:
станок колонного типа;
работа в полуавтоматическом режиме;
система гидравлики;
высокая точность реза;
мощная конструкция, рассчитанная на обработку заготовок большого диаметра;
обработка заготовок только под прямым углом;
система подачи СОЖ;
гидравлические тиски.
Модель MBS-3232DAS является ленточнопильным станком промышленного типа, применяемая для пиления круглых заготовок большого диаметра, прямоугольных заготовок с большой площадью сечения. Перемещение консоли по вертикали осуществляется по двум колонам – направляющим. Процесс обработки заготовок выполняется в полуавтоматическом режиме. Управление всеми технологическими процессами осуществляется с пульта управления станком. Работу всех систем и узлов станка обеспечивает система гидравлики, включая подачу пильной рамы в рабочую зону, поднятие консоли по окончанию резания. Система оборудована контролем давления консоли на обрабатываемую заготовку, рассчитываемую в зависимости от типа заготовки и жесткости материала. Конструкция предназначена для обработки заготовок под прямым углом. Максимально допустимый диаметр заготовок, обрабатываемых на станке, составляет 800 мм.

Модель MBS-3232DAS оснащена гидравлическими тисками, движение и зажимное действие которых регулируется с пульта управления. Для облегчения работы оператора, станок снабжен подвижными роликами, обеспечивающими свободную подачу заготовки на рабочий стол.

Ленточнопильный станок имеет мощный электродвигатель – 7,5 кВт, приводящий в движение чугунные шкивы. Ременная передача и наличие редуктора обеспечивают плавное движение ленточного полотна. Технологически допускается выполнение реза на скоростях в диапазоне 20-85 м/мин. На панели управления станком имеется индикатор скорости вращения. Модель оборудована осветительной лампой, подающей свет в рабочую зону.

Консоль станка имеет две линейные направляющие, создающие необходимую поддержку ленточного полотна под углом 90 0 к обрабатываемой заготовке. Модель оборудована гидравлическим приводом для натяжения полотна. Наличие в конструкции направляющих подшипников и сухариков предотвращает увод полотна, повышают точность реза. Погрешность  при выполнении обработки заготовок диаметром 460 мм, составляет всего +/- 0,35 мм.

Станок MBS-3232DAS имеет систему подачи СОЖ, повышающую качество обработки, безопасность эксплуатации станка. Очистка ленточного полотна осуществляется специальной корд щеткой, которую приводит в движение отдельный двигатель.

Вес всего оборудования в полной комплектации составляет 5500 кг.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Мощность двигателя, кВт    7,5
Макс. Ø обработки при 90º    Ø800 мм
Зона обработки при 90°    Ø800 мм, □800 мм
Размеры ленточного полотна, мм    54 х 1,6 х 8300 мм
Скорость движения полотна, м/мин    20-85
Высота стола, мм    620
Объем бака СОЖ, л    160
Мощность мотора гидростанции    2,2
Объем бака гидростанции    90 л
Страна производителя    Тайвань
Ширина ленточного полотна, мм    54
Длина, мм    4300
Ширина, мм    1400
Высота, мм    2400
Масса, кг    5500
Длина в упаковке, см    430
Ширина в упаковке, см    140
Высота в упаковке, см    240
Масса в упаковке, кг    5700

КОМПЛЕКТАЦИЯ
Биметаллическое ленточное полотно М42 54х1,6х8300 мм
Гидростанция
Система подачи СОЖ
Лампа местного освещения
