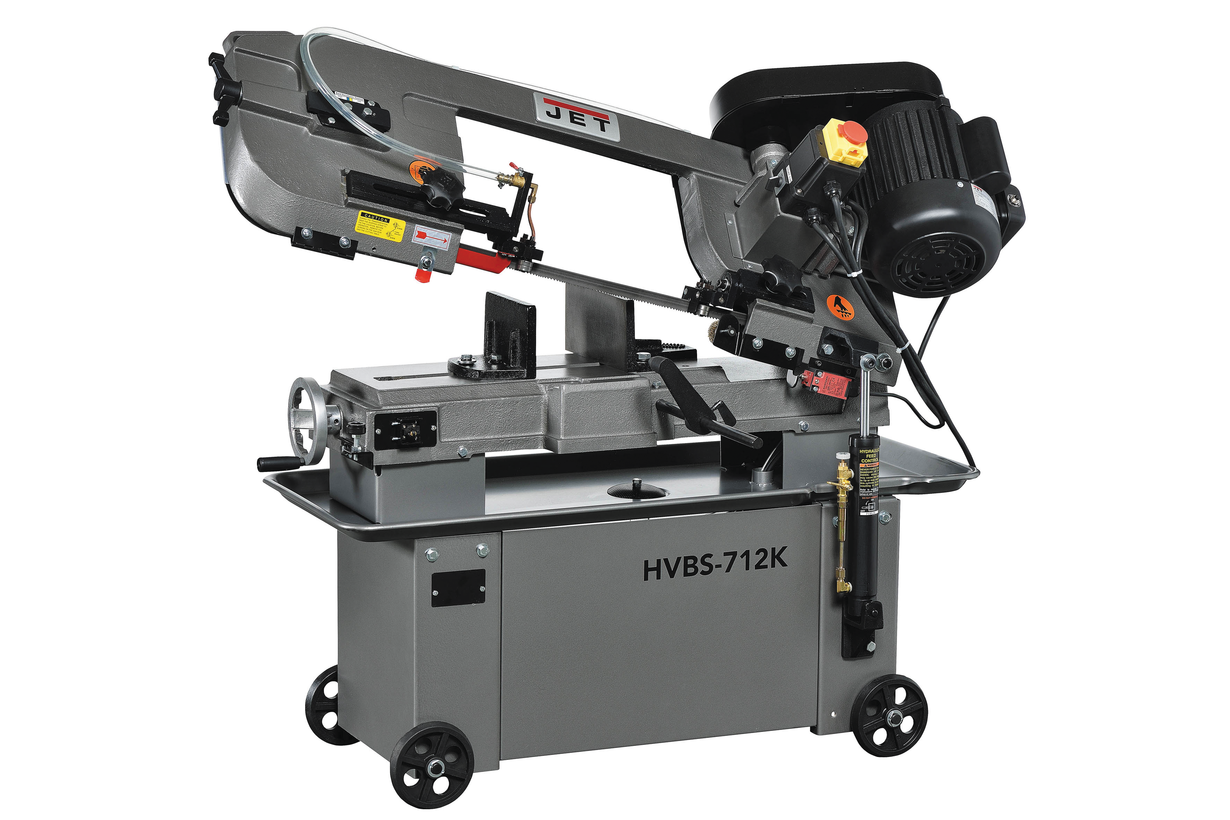

Ленточнопильный станок 400В JET HVBS-712K (414459T)

Особенности:
станок американского типа;

возможность работать в вертикальном положении;

электропитание двух типов, бытовое 220 В и промышленное  -  трехфазное 400 В;

наличие системы гидроразгрузки;

смена скоростей движения полотна – ременная передача;

система подачи СОЖ.

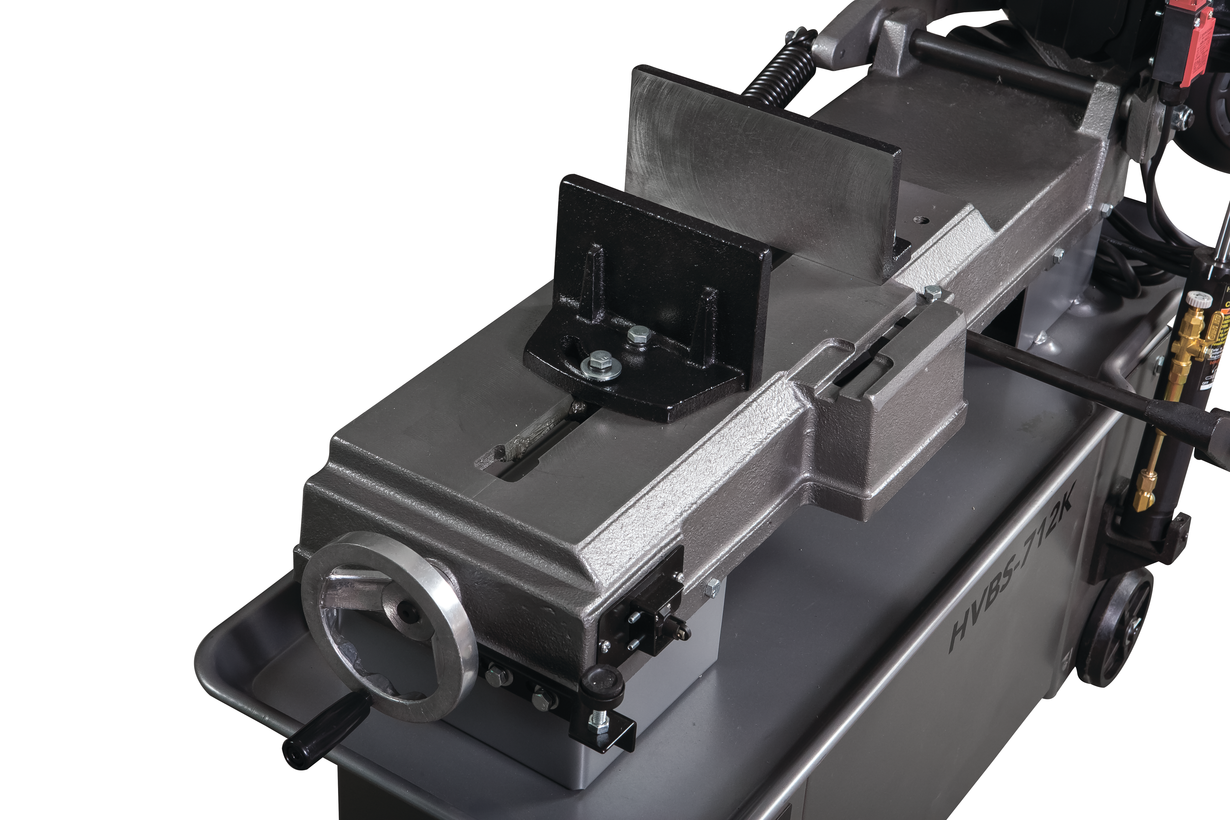

Ленточнопильный станок HVBS-712K является представителем линейки моделей американского типа. Станок используется для работы на производстве, для работы в промышленных условиях. Конструкция ленточнопильного станка позволяет осуществлять распил круглых металлических заготовок под прямым углом, максимальный диаметр которых составляет 175 мм, под углом в 45 0 - 110 мм. Смена позиции заготовок для определения угла распила, осуществляется путем переустановки губок механических тисков в необходимое положение. Угол распила определяется в соответствии с делениями шкалы. Тяжелая литая консоль оборудована механизмом гидроразгрузки, с помощью которого уменьшается нагрузка на оператора при поднятии и опускании пильной рамы. Сила прижима консоли и скорость подачи рамы регулируется с помощью гидроцилиндра. Модель HVBS-712K позволяет осуществлять распил заготовок в вертикальном положении.

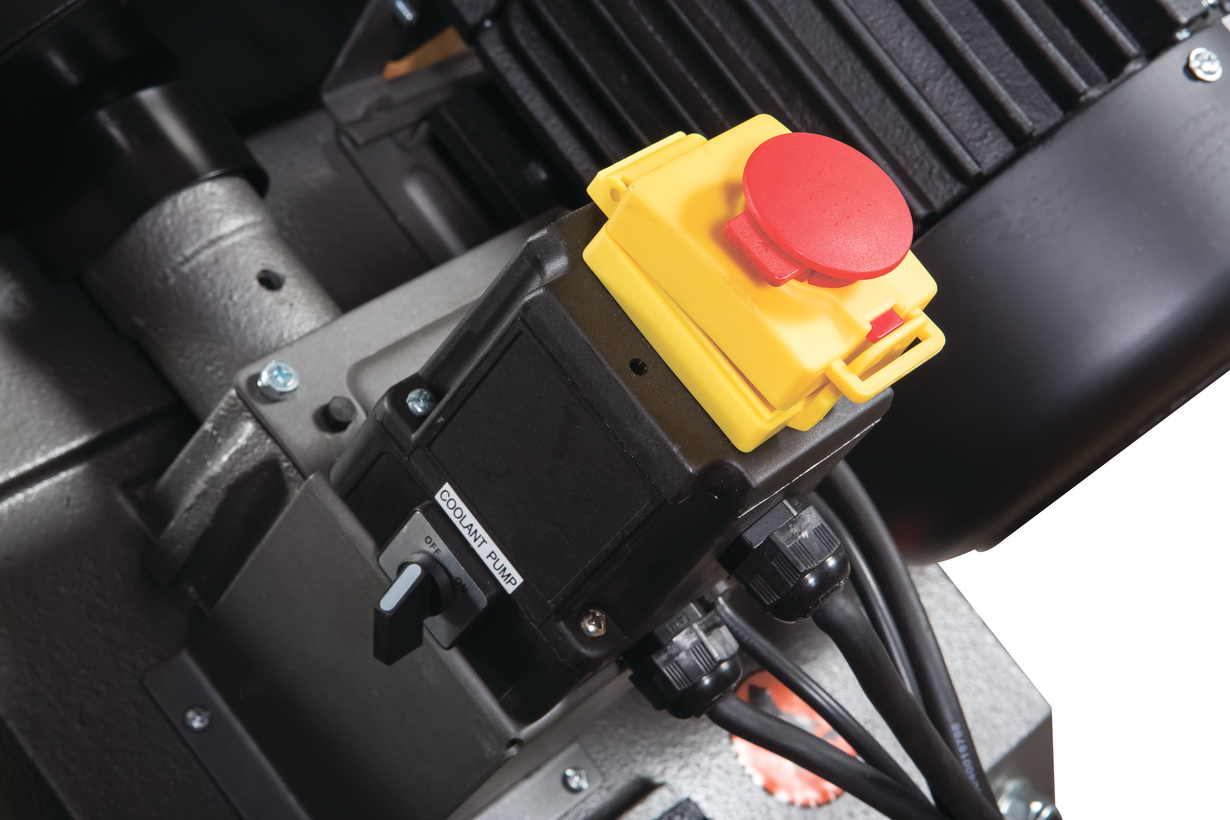

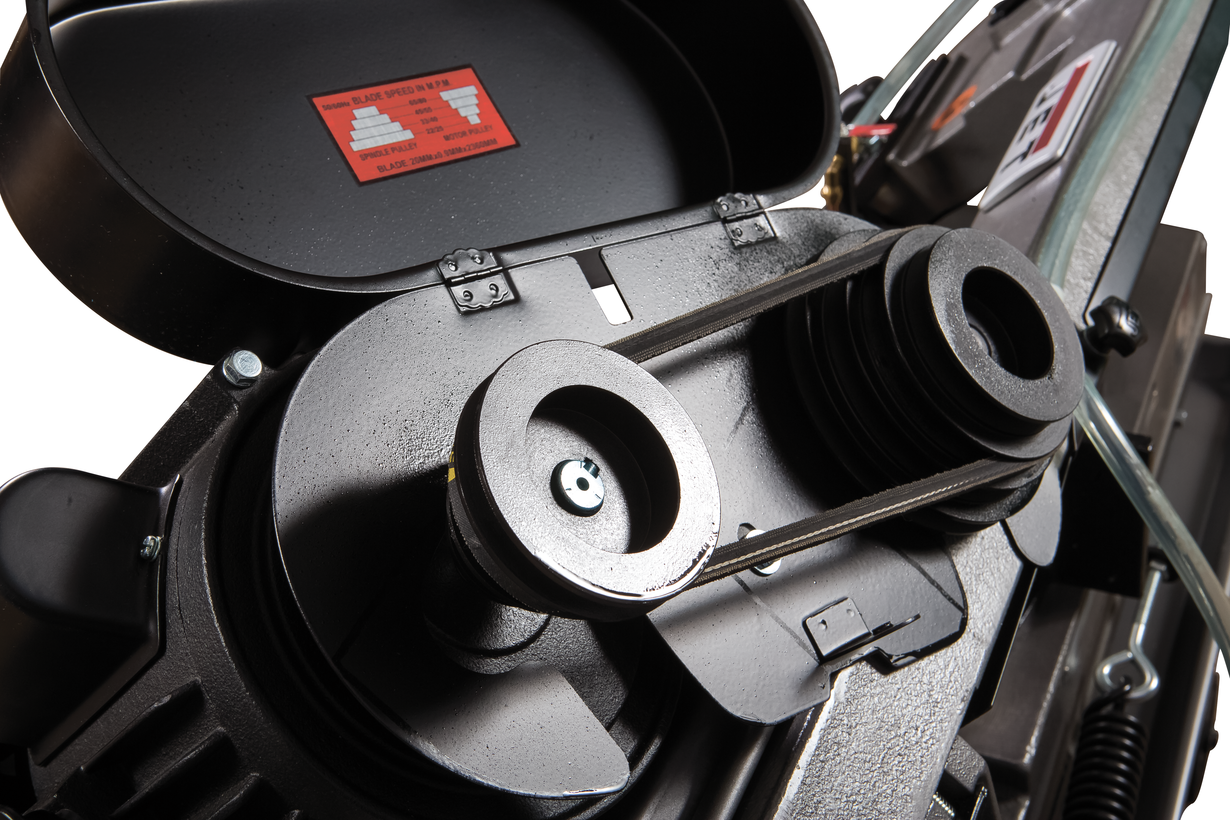

Ленточнопильный станок оснащен двигателем, способным работать в разных режимах электропитания. При подачи на двигатель напряжения в 220 В двигатель выдает мощность 0,56 кВт. Использование станка на производстве позволяет использовать 3-х фазное электропитание, увеличивая мощность двигателя до 0,75 кВт. Ременная передача позволяет осуществлять смену скорости движения ленточного полотна. Станок может выполнять распил заготовок в трех режимах скорости движения полотна 25,32,45 и 72 м/мин. Включение двигателя осуществляется через блок управления. Конструкция станка предусматривает установку автоматического выключателя после окончания распила.

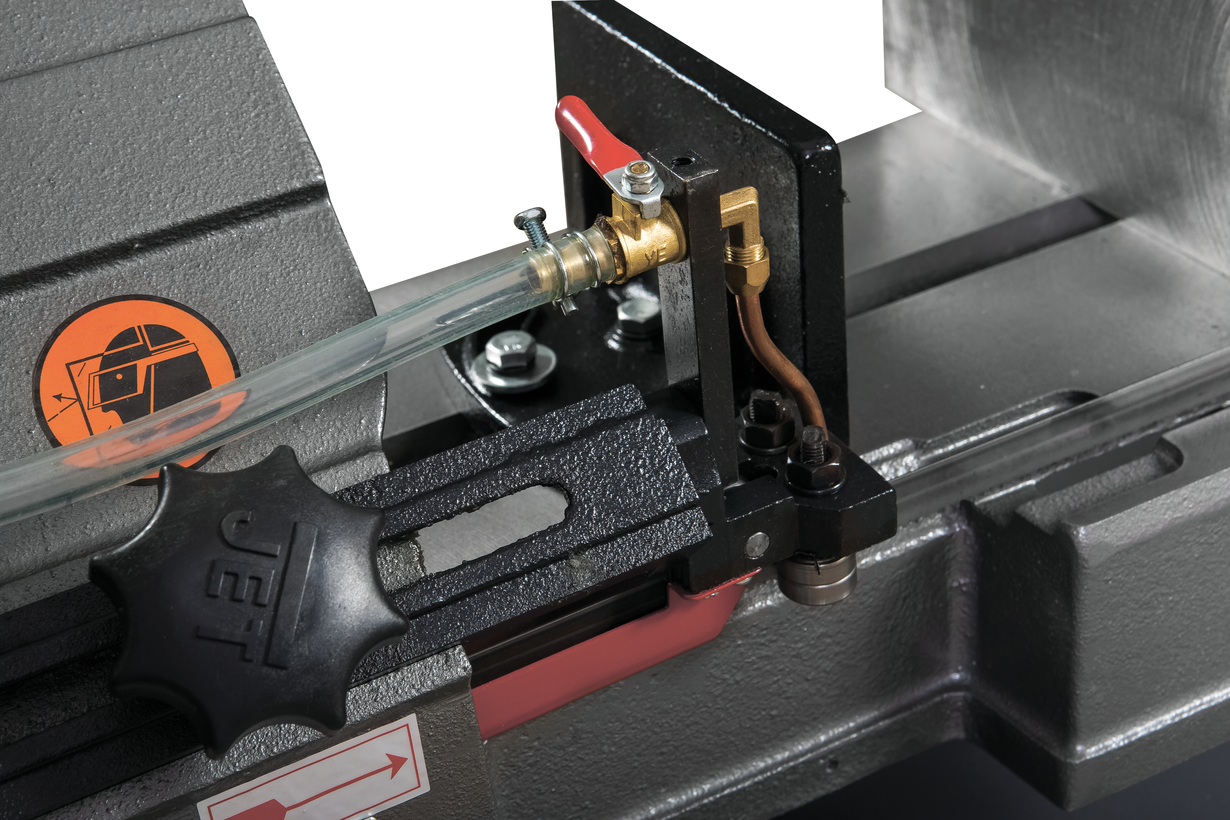

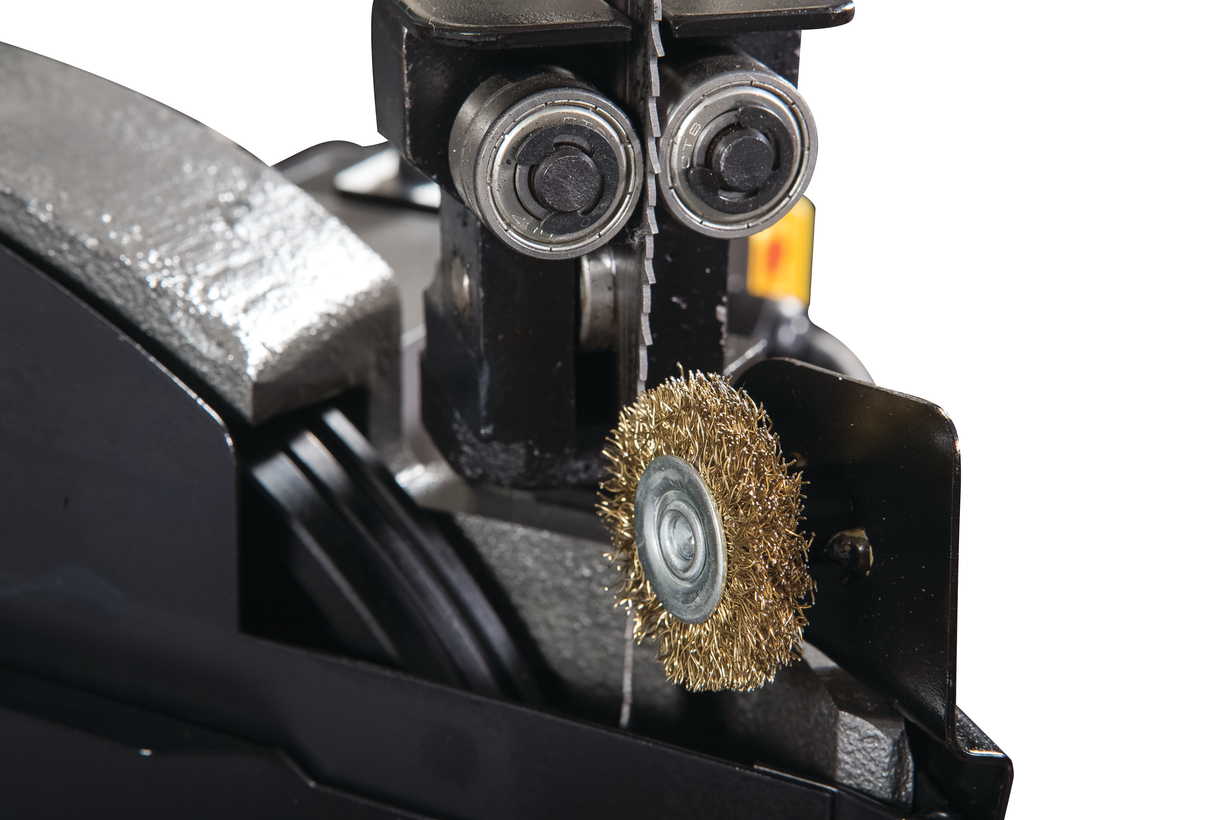

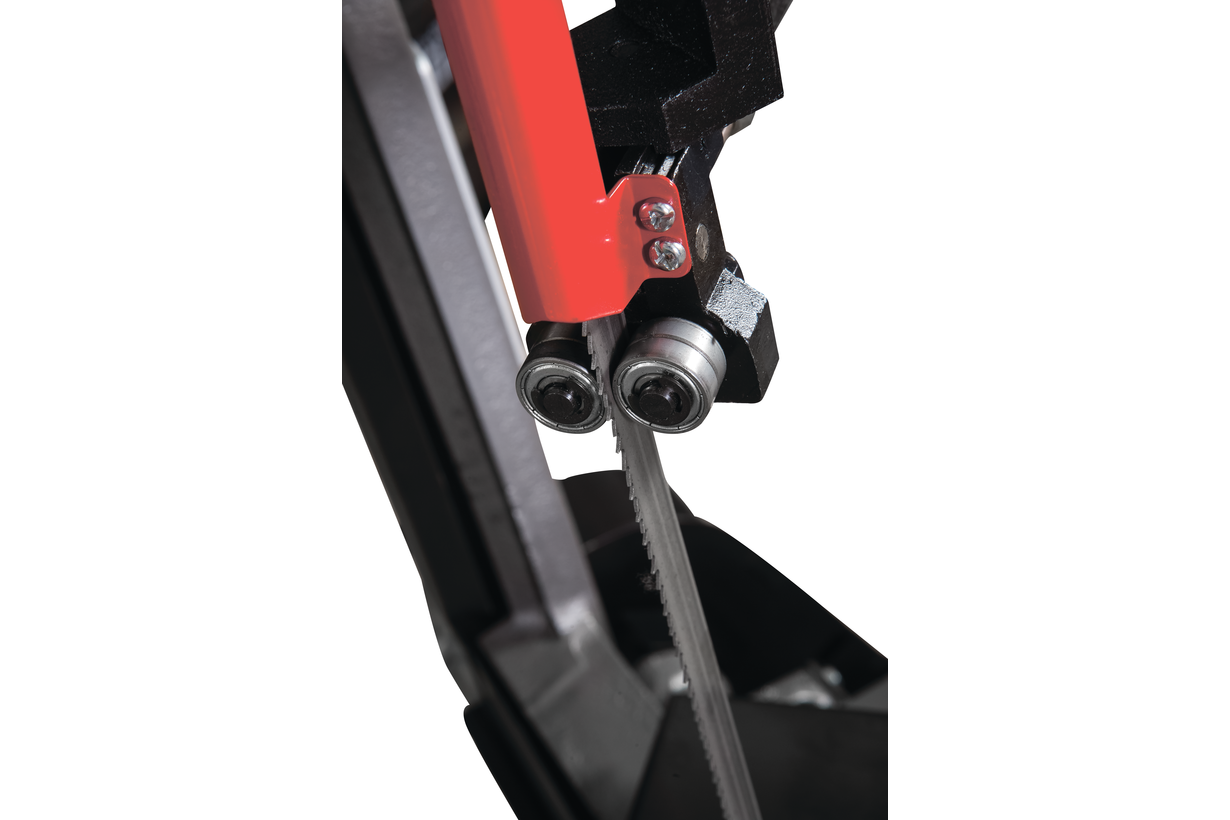

Модель HVBS-712K  имеет направляющие, передвигающиеся по консоли. С помощью направляющих можно установить оптимальную величину прохода пилы, повышая качество распила и увеличивая срок эксплуатации ленточного полотна. Направляющие оснащены 5 подшипниками, регулирующими позиционирование ленточной пилы относительно обрабатываемой заготовки, обеспечивая точность распила. На нижней части пильной рамы установлены диск очистки полотна от стружки. Станок оборудован системой подачи СОЖ непосредственно в зону резания. Натяжение ленточного полотна регулируется вручную.

Вес оборудования вместе с тумбой-подставкой составляет 145 кг. Станок оборудован поддоном для сбора стружки и отработанной охлаждающей жидкости.

СПЕЦИФИКАЦИЯ
Макс. Ø обработки при 90º - Ø175 мм
Зона обработки при 90° - Ø175, □180х180 мм, □160x300 мм
Зона обработки при + 45° вправо - Ø110, □180х110мм
Напряжение, В - 400
Размеры ленточного полотна - 20 х 0,9 х 2362 мм
Скорость движения полотна - 20, 32, 45, 72 м/мин
Угол поворота 0/+45
Диапазон поворота губок тисков 0º-45º

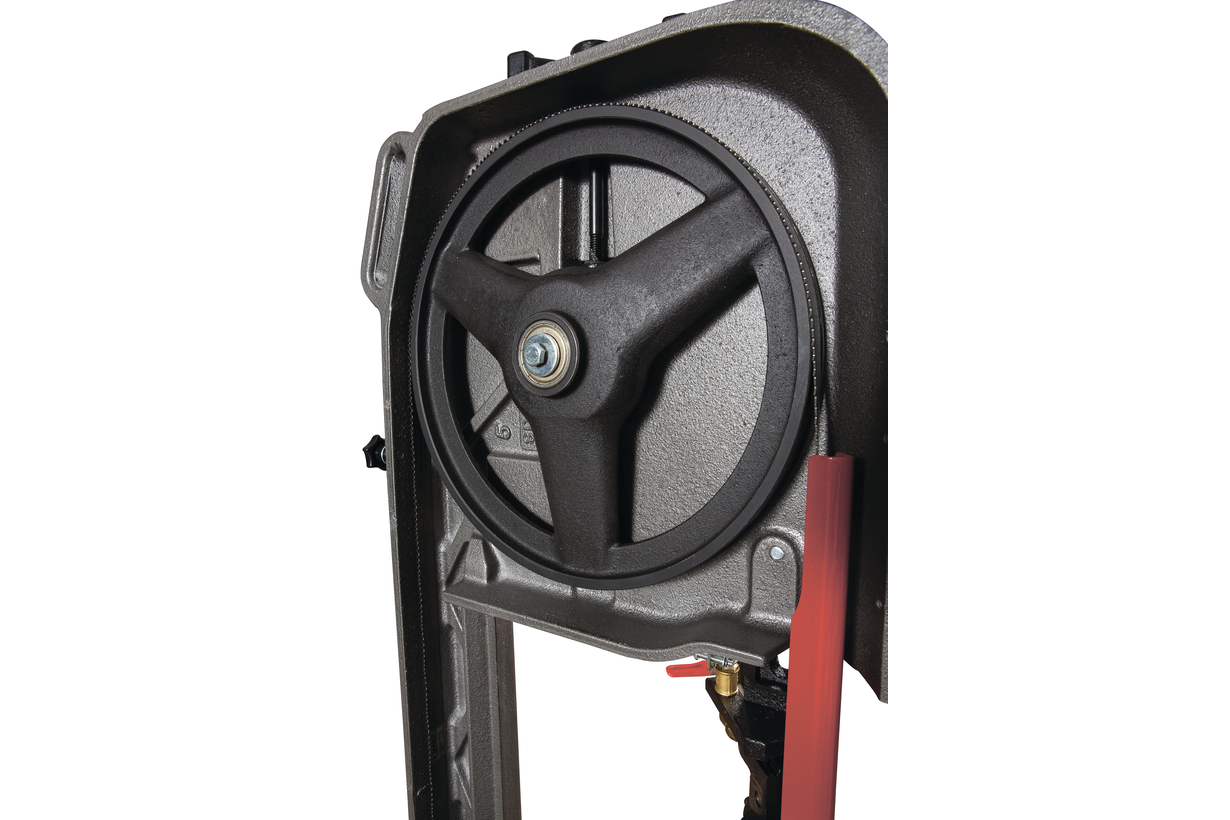

Диаметр шкивов - 300 мм
Высота рабочего стола- 585 мм

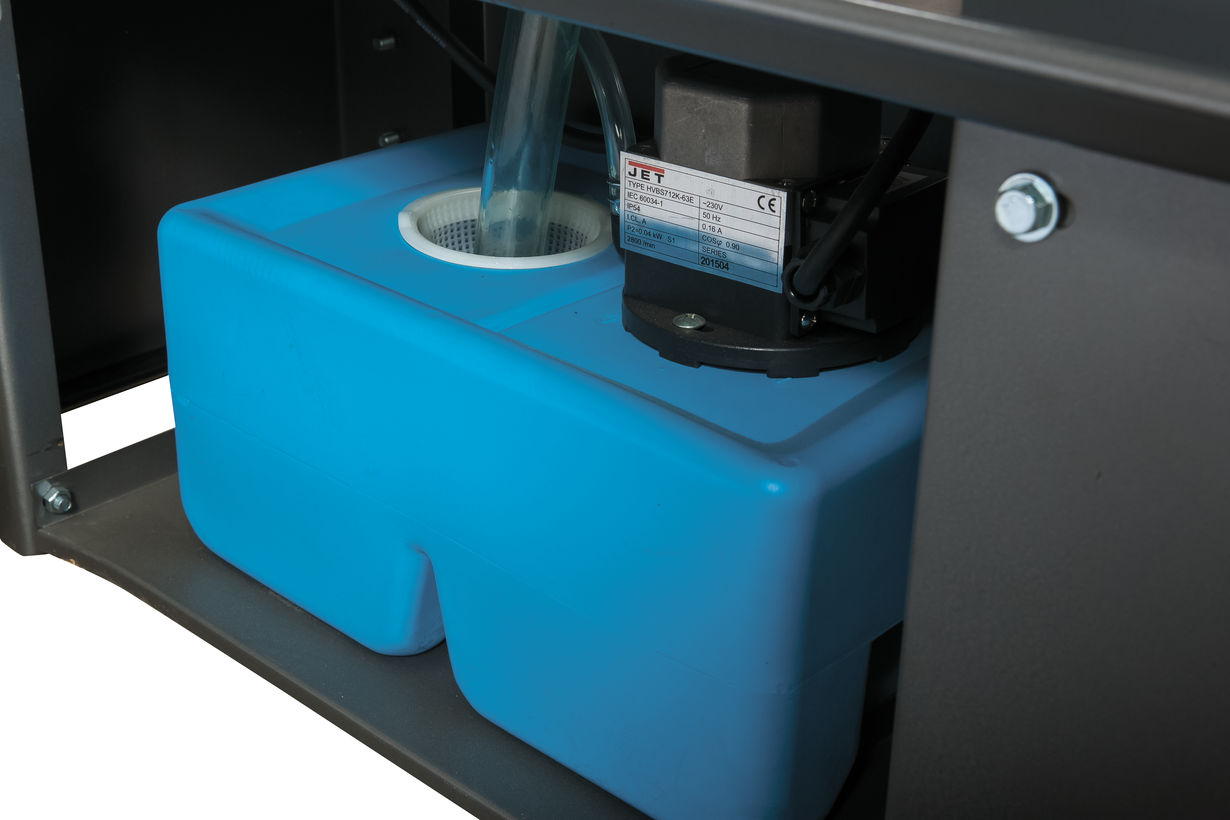

Объем бака СОЖ, л - 8
Мощность мотора СОЖ - 0,1 кВт
Мощность двигателя, кВт - 0,75
Длина, мм - 1260
Ширина, мм - 520
Высота, мм - 970
Масса, кг - 145
Длина в упаковке, см - 129,54
Ширина в упаковке, см - 45,72
Высота в упаковке, см - 106,68
Масса в упаковке, кг - 156

КОМПЛЕКТАЦИЯ
Биметаллическое ленточное полотно М42 20x0,9x2362 мм, 5/8 TPI
Гидравлическая система подачи
Регулируемый концевой упор
Автоматический выключатель окончания распила
Система подвода СОЖ
