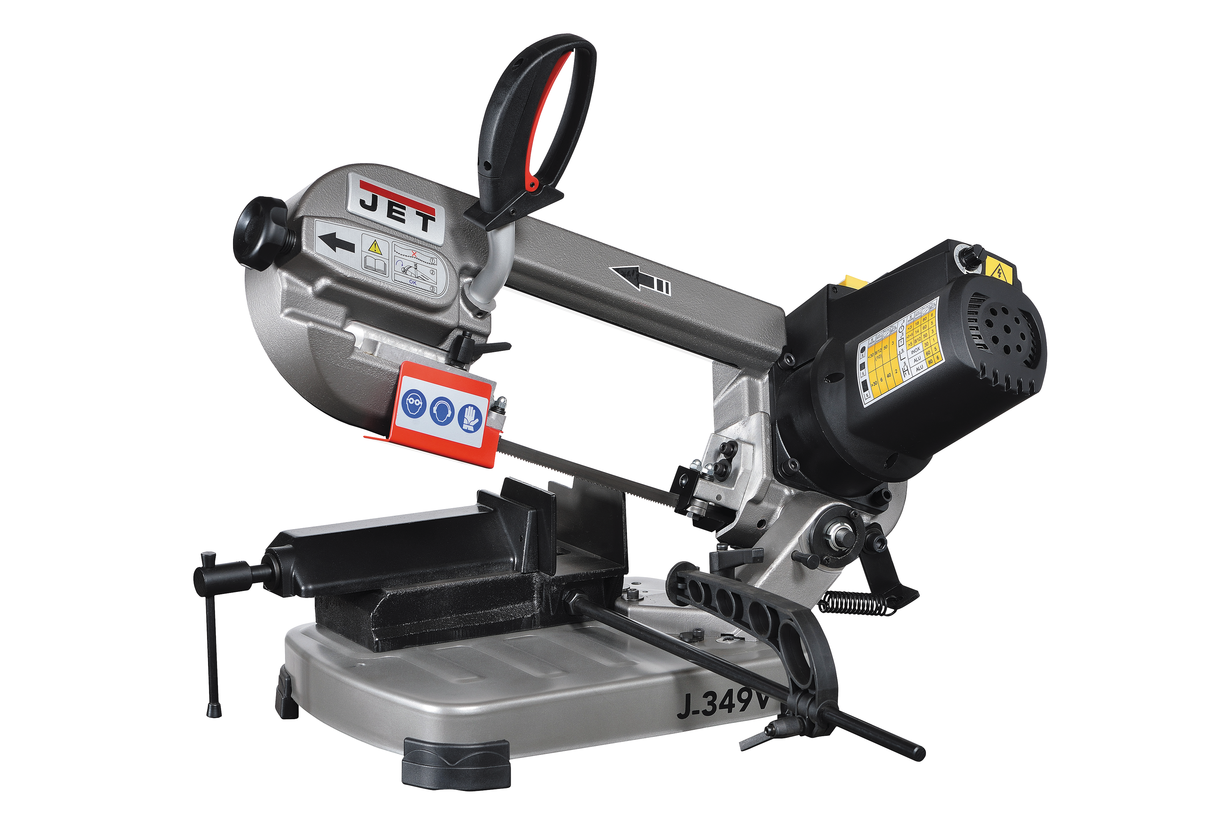

Ленточнопильный станок JET J-349V (50000333M)

модель европейского типа

опускание пильной рамы вручную

малый вес

распил заготовки под разными углами

плавная регулировка скорости движения ленточного полотна

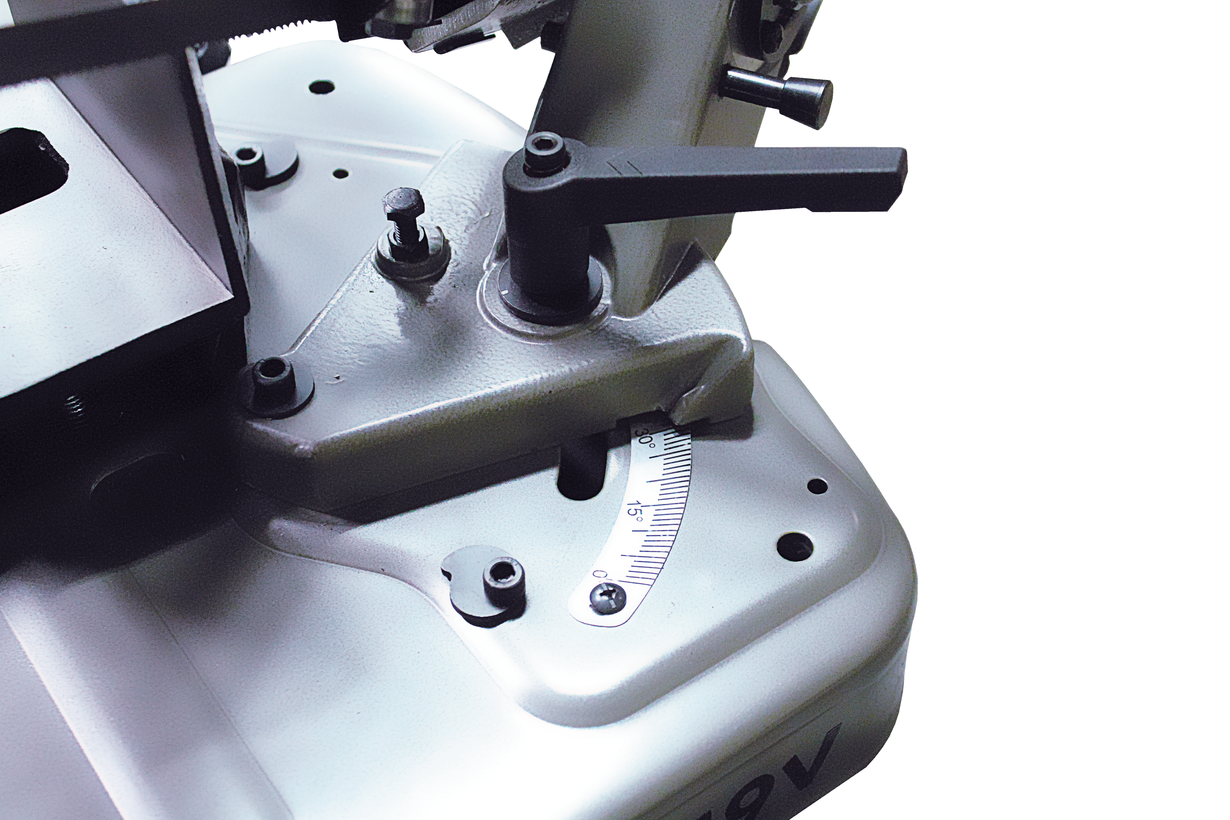

Модель JET 349V представляет собой ручной ленточнопильный станок, разработанный для мелкосерийного производства и индивидуального использования. Наличие тяжелой литой пильной рамы обеспечивает необходимый прижим в момент пиления. Конструкция станка позволяет вести обработку заготовок диаметром до 125 мм. Модель изготовлена по европейскому типу, с поворотной рамой. Наличие шкалы обеспечивает точную установку рамы под необходимым углом в диапазоне 0-60 0. Опускание рамы осуществляется непосредственно оператором. Обратное действие осуществляется вручную, имеющаяся пружина компенсирует подъемное усилие пильной рамы.

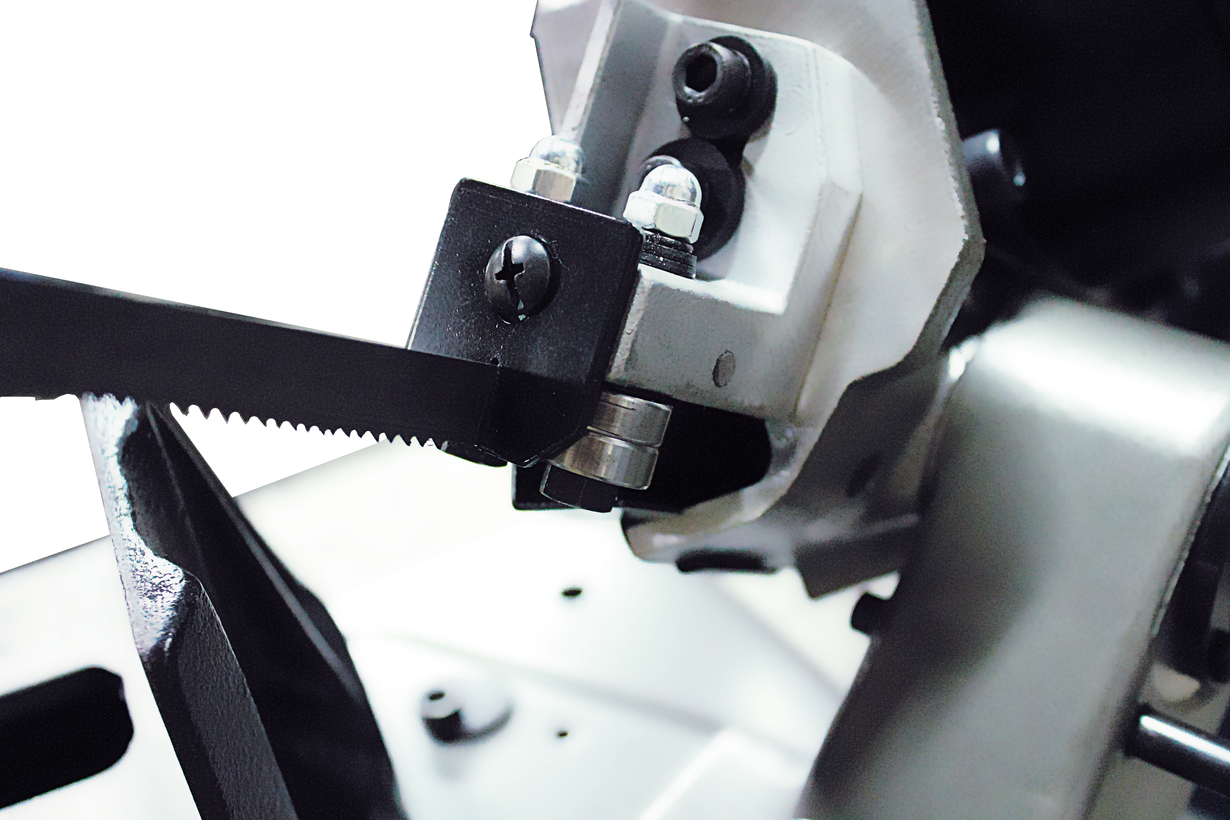

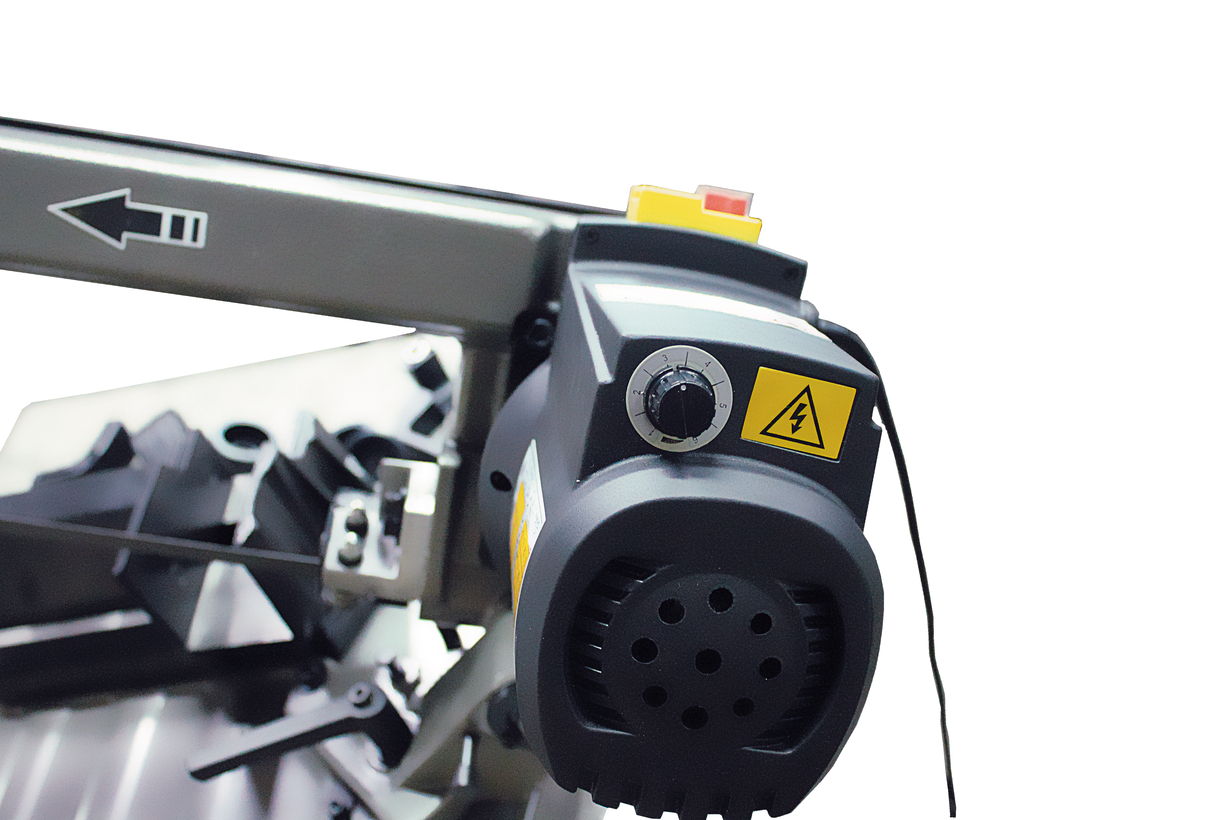

Работу станка обеспечивает экономичный электродвигатель мощностью 1,1 кВт. Особенность данной модели заключается в наличии плавной регулировки скорости движения полотна. Частотный преобразователь позволяет варьировать скорость движения ленточной пилы в диапазоне 25-80 м/мин. Точность распила достигается наличием направляющих, поддерживающих полотно в вертикальном положении. Направляющие  свободно передвигаются по раме, регулируя диаметр распила и сокращая увод полотна. Для повышения точности распила станок имеет подшипники, установленные в направляющих. Сила натяжения пилы регулируется вручную, маховиком, расположенного в левой части рамы.

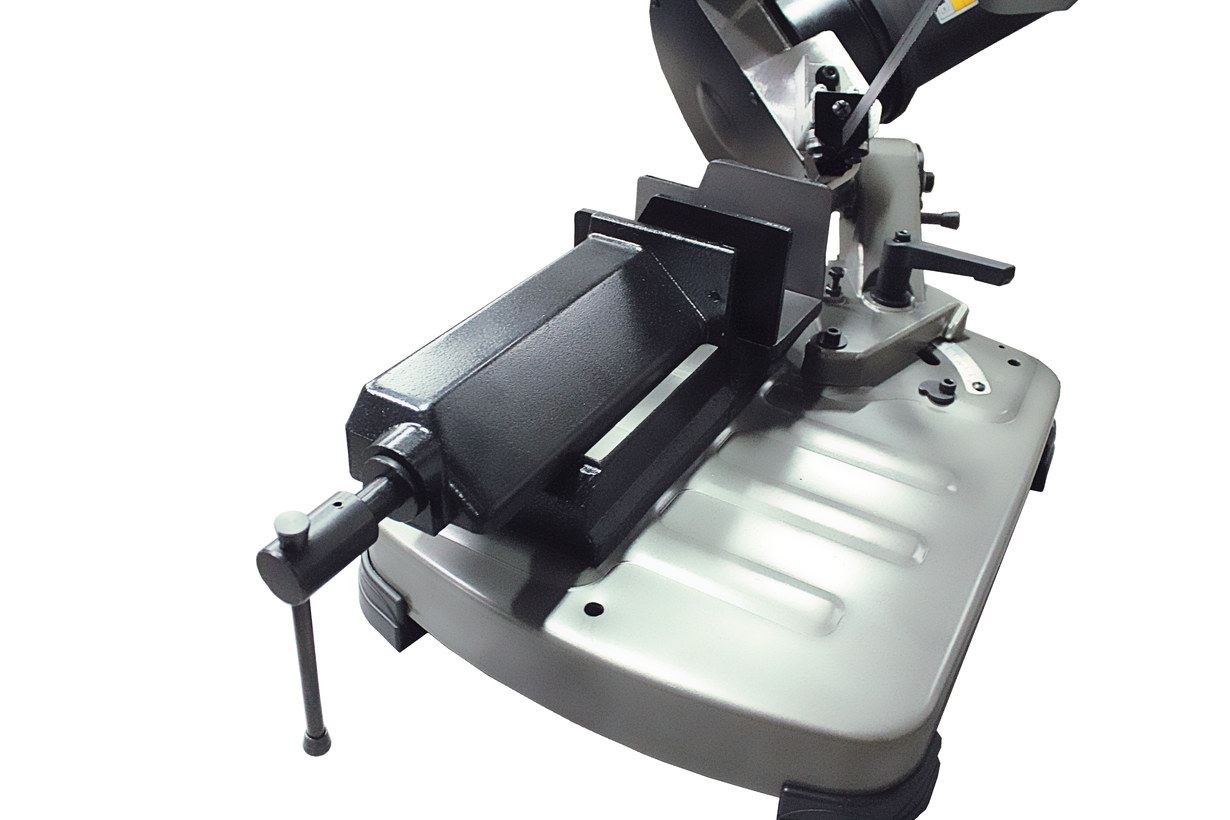

Крепление заготовок осуществляется с помощью механических тисков. Концевой упор обеспечивает увеличение числа повторяемых операций с заготовками.

Место распила и ленточное полотно в процессе работы, подлежат обработке  СОЖ, подача которой осуществляется вручную. Станок весит 19 кг, имеет удобную и компактную платформу с прорезиненным основанием, препятствующим скольжению станка. Модель легко перемещается с места на место, удобна для транспортировки и перемещения.

СПЕЦИФИКАЦИЯ
Макс. Ø обработки при 90º - Ø125 мм
Зона обработки при 90° - Ø125 мм, □ 125х125 мм
Зона обработки при + 45° вправо - Ø80 мм, □ 80x80 мм
Зона обработки при + 60° вправо - Ø50 мм, □ 50x50 мм
Напряжение, В - 230
Размеры ленточного полотна - 13 х 0,65 х 1440 мм
Скорость движения полотна - 30-80 м/мин, плавно
Диапазон поворота пильной рамы - 0º-60º
Угол поворота - 0/+60
Мощность двигателя, кВт - 1
Длина, мм - 650
Ширина, мм - 310
Высота, мм - 450
Масса, кг - 19
Длина в упаковке, см - 72,4
Ширина в упаковке, см - 37,5
Высота в упаковке, см - 44,6
Масса в упаковке, кг - 21

КОМПЛЕКТАЦИЯ
Биметаллическое ленточное полотно
М42 13x0.6х1440 мм, 10/14 TPI
Регулируемый концевой упор
