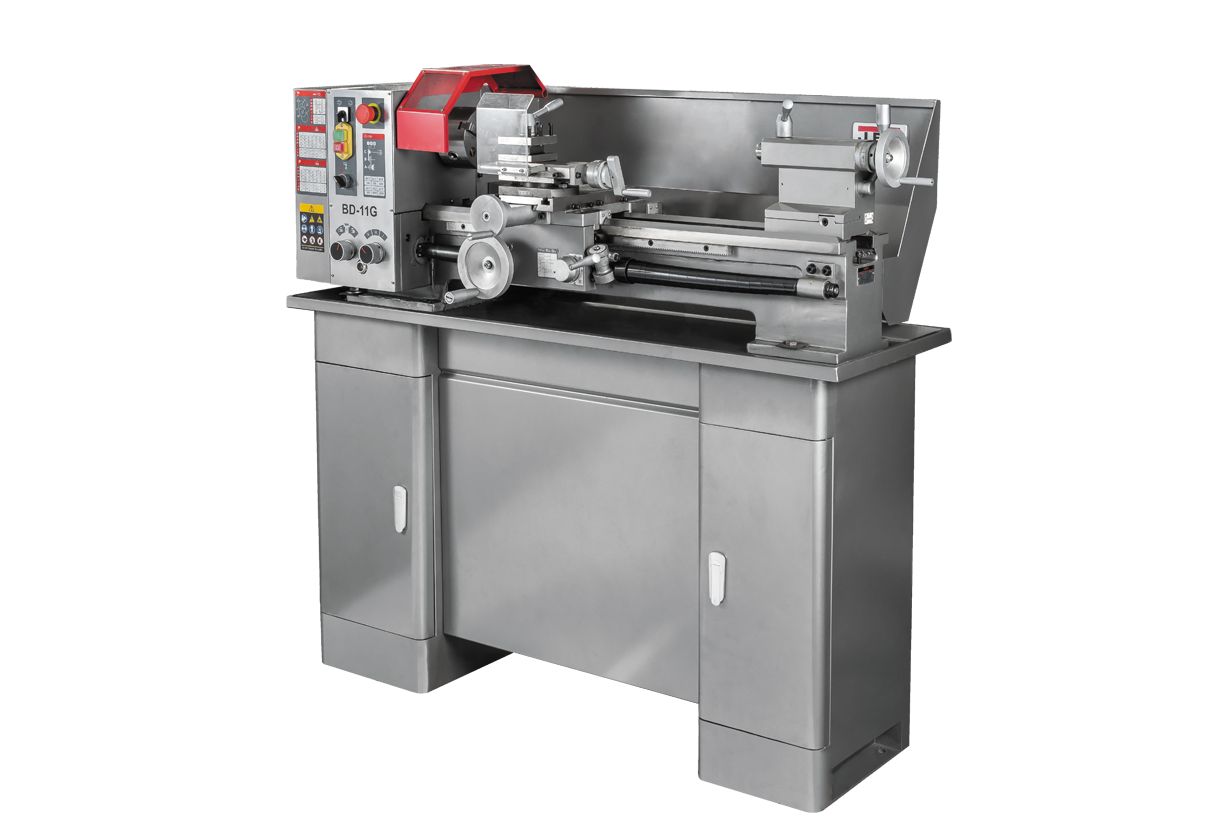

JET BD-11G Настольный токарный станок по металлу 50000915M

ОПИСАНИЕ
ОСОБЕННОСТИ:
Предназначен для мелкосерийного производства
Мощный асинхронный электродвигатель
Возможность нарезания левой резьбы
Возможность нарезания дюймовой и метрической резьб
Автоматическая подача при точении
На одной настройке гитары три режима автоматического точения или нарезания резьбы
Регулировка зазоров направляющих при помощи клиновых планок
Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
Чугунная станина закалена и отшлифована
Массивная конструкция станины из чугуна гарантирует работу без вибрации
Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
Аналог ТВ-9
Настольный токарный станок от JET BD-11G поставляется на тумбе и имеет самый мощный двигатель в линейке настольных токарных станков от JET - 1,1 кВт. Двигатель асинхронный, подключается к обычной бытовой сети и имеет потребляемую мощность 1,5 кВт. Благодаря асинхронному двигателю на станке отсутствует потеря момента, а скорости вращения шпинделя изменяются путем перебрасывания ремня на шкивах. Всего скоростей шесть в диапазоне от 150 до 2000 об/мин. Расстояние между центрами 700 мм, максимальный диаметр над станиной 280 мм. Станок BD-11G способен выполнять все операции токарного станка. На станке предусмотрена возможность нарезания правой и левой резьбы, автоматическая продольная подача суппорта, возможность поворота резцедержки для проточки малых конусов, юстировка задней бабки для проточки больших конусов. На станке установлена коробка подач, 3-х ступенчатая, которая позволяет изменять шаг резьбы или скорость автоматической подачи без замены шестеренок. Все шестерни, установленные на станке, выполнены из металла. Станок поставляется в комплекте с 3-х кулачковым патроном и неподвижным люнетом. Все остальное можно докупить по мере необходимости – это и 4-х кулачковый патрон, и подвижный люнет, и станцию СОЖ, планшайба, резцы и множество других аксессуаров.

JET BD-11G проходит все необходимые испытание при приемке на заводе, вы получаете комплект документов с проверкой точности станка, которые гарантируют, что станок соответствует классу точности «Н» по ГОСТ.

ХАРАКТЕРИСТИКИ
Напряжение, В    230
Диаметр обточки над станиной, мм    280
Диаметр обточки над поперечным суппортом, мм    170
Расстояние между центрами, мм    700
Частота вращения шпинделя, об/мин    150 - 2000
Количество скоростей шпинделя    6
Конус шпинделя    МК-4
Диаметр проходного отверстия шпинделя, мм    26
Диапазон продольной подачи, мм/об    0,07 - 0,4
Количество продольных подач    6
Диапазон метрической резьбы, мм    0,2 - 3,5
Количество метрических резьб    21
Дюймовая резьба, TPI    8 - 56
Количество дюймовых резьб    21
Шаг ходового винта, мм    Tr 20x3
Макс. размер резца, мм    12 x 12
Ход поперечного суппорта, мм    145
Ход верхнего суппорта, мм    60
Пиноль задней бабки    МК-2
Ход пиноли задней бабки, мм    80
Диаметр пиноли, мм    30
Диапазон неподвижного люнета, мм    0-25
Диапазон подвижного люнета, мм    0-25
Расстояние между направляющими, мм    180
Мощность двигателя, кВт    1,1
Потребляемая мощность, кВт (S6 40%)    1,5
Тип двигателя    Асинхронный, 220В, 50 Гц
Страна производителя    Китай
Длина, мм    1390
Ширина, мм    660
Высота, мм    1285
Масса, кг    180
Длина в упаковке, см    132 / 81 (станок/подставка)
Ширина в упаковке, см    70 / 69 (станок/подставка)
Высота в упаковке, см    67 / 43 (станок/подставка)
Масса в упаковке, кг    240 / 47 (станок/подставка)

КОМПЛЕКТАЦИЯ
Невращающийся центр МК-4
Невращающийся центр МК-2
Вращающийся центр МК-2
3-x кулачковый патрон 125 мм с обратными кулачками
Сменные металлические шестерни
4-х-позиционный резцедержатель с фиксатором
Защитный спиральный кожух ходового винта
Защитный экран резцедержателя
Защитный экран патрона с концевым выключателем
Защитная задняя стенка
Указатель резьбы
Подставка
Поддон для сбора стружки
Неподвижный люнет
Масляный шприц
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Набор инструмента для обслуживания станка
Набор инструмента для обслуживания станка Руководство по эксплуатации
