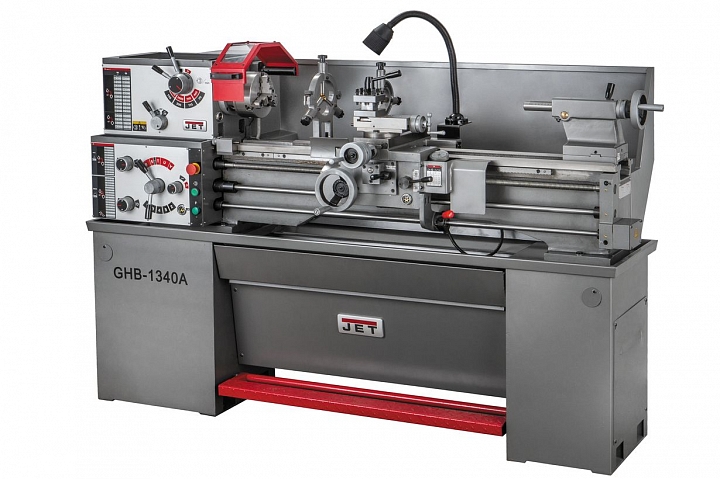

JET GHB-1340A Токарно-винторезный станок 321357T

ОПИСАНИЕ

ОСОБЕННОСТИ:

Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
Закаленные и отшлифованные направляющие станины
Механизм привода шпинделя постоянно работает в масляной ванне
Закаленные и отшлифованные шестерни передней бабки
Автоматическая подача продольного и поперечного суппорта
Регулировка зазоров направляющих при помощи клиновых планок
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Толчковый режим работы шпинделя
Современный аналог 1А616, 1616, 16Б16 и Т-4
Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла.

Станок выпускается по протоколу  DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин.

В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм. Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются ток

ами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.

ХАРАКТЕРИСТИКИ

Напряжение, В    400
Диаметр обточки над станиной, мм    330
Диаметр обточки над съемным мостиком, gap, мм    476
Диаметр обточки над поперечным суппортом, мм    197
Расстояние между центрами, мм    1015
Частота вращения шпинделя, об/мин    70 - 2000
Количество скоростей шпинделя, шт    8
Конус шпинделя    МК-5
Присоединение шпинделя    D1-4 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм    38
Диапазон продольной подачи, мм/об    0,04 - 0,8
Количество продольных подач, шт    60
Диапазон поперечной подачи, мм/об    0,016 - 0,188
Количество поперечных подач, шт    60
Диапазон метрической резьбы, мм    0,45 - 10
Количество метрических резьб, шт    23
Дюймовая резьба, TPI    3,5 - 80
Количество дюймовых резьб, шт    38
Макс. размер резца, мм    16 x 16
Ход поперечного суппорта, мм    160
Ход верхнего суппорта, мм    70
Пиноль задней бабки    МК-3
Ход пиноли задней бабки, мм    95
Расстояние между направляющими, мм    187
Мощность двигателя, кВт    2
Длина, мм    1905
Ширина, мм    762
Высота, мм    1200
Масса, кг    650
Длина в упаковке, см    200
Ширина в упаковке, см    76
Высота в упаковке, см    150
Масса в упаковке, кг    715

КОМПЛЕКТАЦИЯ

3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø200 мм
Планшайба Ø300 мм
4-х-позиционный резцедержатель с фиксатором
Подвижный и неподвижный люнеты
Выдвижной поддон для сбора стружки
Указатель резьбы
Защитный экран патрона с концевым выключателем
Защитная задняя стенка
Ножной тормоз
2 невращающихся центра МК-3
Переходник МК-5/МК-3
Набор сменных шестерён
Комплект виброопор
Съемный мостик направляющих, gap
Лампа освещения рабочей зоны
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Концевой упор продольного перемещения
Ящик с инструментом
Руководство по эксплуатации
