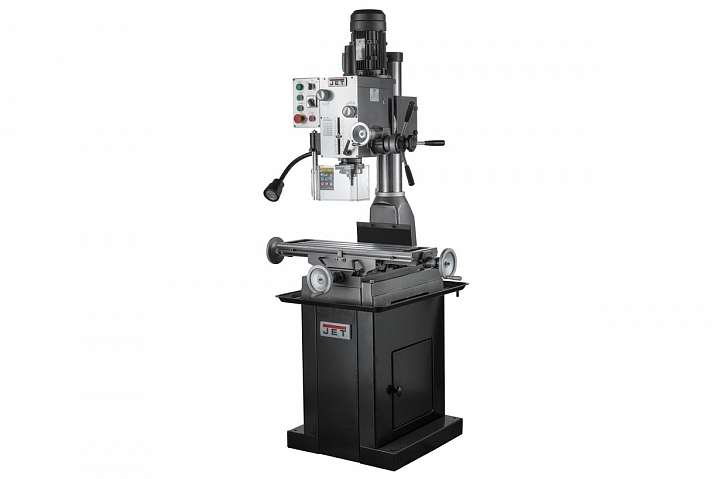

JET JMD-40 Редукторный фрезерно-сверлильный станок 50000855T

ОПИСАНИЕ
Сверлильно-фрезерный станок JMD-40 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки.

Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-40 является возможность поворота фрезерной головки вокруг колонны на 360 0 и поворота влево/право на 90 0, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 40мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 76 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя.

Модель оборудована мощным асинхронным электродвигателем  - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения,  по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 при ширине 14 мм. Вес станка 285 кг.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Максимальный диаметр сверления чугун, мм    40
Максимальный диаметр сверления сталь, мм    32
Максимальный диаметр торцевой фрезы, мм    76
Максимальный диаметр концевой фрезы, мм    32
Размер стола по оси X и Y, мм    730х210
Ширина Т-образного паза стола, мм    14
Диапазон наклона головы, град.    ±90˚
Диапазон поворота головы, град.    360°
Конус шпинделя    MT3
Расстояние от шпинделя до стола, мм    410
Ход пиноли шпинделя, мм    120
Мощность двигателя, кВт    1,1/1,5
Частота вращения шпинделя, об/мин    I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200
Страна производителя    Китай
Масса, кг    285
Длина в упаковке, см    109
Ширина в упаковке, см    78,5
Высота в упаковке, см    112
Масса в упаковке, кг    285

КОМПЛЕКТАЦИЯ
Шомпол М12 – 1шт.
Переходная втулка MT3/2 – 1шт.
Дорн МT3/В16 – 1шт.
Сверлильный патрон 1-13 мм/В16
Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
Клин-выколотка – 2шт.
Рожковые ключи 22-24 и 17-19 – 2шт.
Набор шестигранных ключей
Масленка
Инструкция по эксплуатации
